Лабораторно-практическая работа №17
«Microsoft Word. Диаграммы»



Выполнив данную практическую работу, вы научитесь:

  • Строить диаграммы на основе имеющейся таблицы Word, выбор типа диаграммы и способ ее оформления.

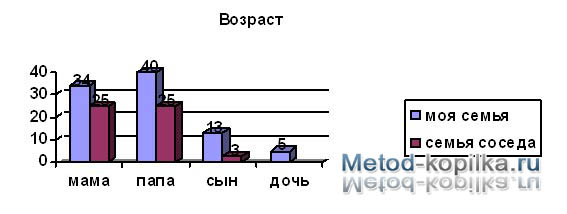

Работать с диаграммами в MS Word можно двумя способами. Первый традиционный — запустить Microsoft Graph и заменить предложенные параметры в таблице на свои. Второй способ заключается в том, что за основу можно взять таблицу, созданную в документе Word. Можно предложить следующий порядок работы. Попробуйте создать диаграмму возраста членов своей семьи.

  1. Создайте таблицу в документе Word, оставив первый столбец пустым.

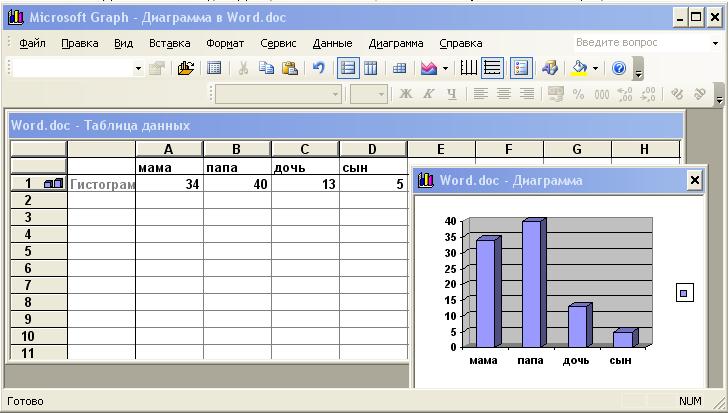

  1. Запустите Microsoft Graph. Выполните команду Вставка-Объект-Диаграмма Microsoft Graph. Расположите подчиненные окна таким образом, чтобы были видны и диаграмма, и таблица.


  1. Измените данные в таблице и проследите, как изменится диаграмма. Работая сразу с двумя окнами (таблицей и диаграммой), постоянно следите за тем, какое из них активно в данный момент. От этого будет зависеть набор пунктов горизонтального меню и доступность некоторых операций. Активизировать окно можно щелчком мыши).

  2. Удалите и вновь верните Легенду. Щелкните правой кнопкой по легенде Очистить.

  3. Вызовите контекстное меню диаграммы, щелкнув по ней правой кнопкой и выберите опцию Параметры диаграммы.

  4. Вкладка Заголовок позволяет ввести название диаграммы и осей. Введите название «Возраст». Вкладка Легенда-Добавить легенду. Во вкладке Подписи данных активизируйте параметр Значения. Если хотите добавить к диаграмме и таблицу с исходными данными, то на вкладке Таблица данных включите кнопку Таблица данных.

  5. Измените высоту и поворот просмотра (Формат-Объемный вид...).


  1. Внесите изменения в таблицу.

  2. Измените цвет и форму ряда данных и формата стенок диаграммы.





Упражнение:

Наберите и оформите в процессоре Word таблицу. Обратите внимание на то, что в столбце "Высота" для числовых данных применено выравнивание вправо и отступ справа.

Ключ к заданию:

Выделите столбцы "Название " и "Высота " и постройте на их основе диаграмму Вставка-Объект-Диаграмма Microsoft Graph. Обязательно поместите для этой диаграммы легенду и метки данных.




  • Информатика
Описание:

Выполнив данную практическую работу, вы научитесь:

  • Строить диаграммы на основе имеющейся таблицы Word, выбор типа диаграммы и способ ее оформления.


Работать с диаграммами в MS Word можно двумя способами. Первый традиционный — запустить Microsoft Graph и заменить предложенные параметры в таблице на свои. Второй способ заключается в том, что за основу можно взять таблицу, созданную в документе Word. Можно предложить следующий порядок работы. Попробуйте создать диаграмму возраста членов своей семьи.

  1. Создайте таблицу в документе Word, оставив первый столбец пустым.

  2. Запустите Microsoft Graph. Выполните команду Вставка-Объект-Диаграмма Microsoft Graph. Расположите подчиненные окна таким образом, чтобы были видны и диаграмма, и таблица.

  3. Измените данные в таблице и проследите, как изменится диаграмма. Работая сразу с двумя окнами (таблицей и диаграммой), постоянно следите за тем, какое из них активно в данный момент. От этого будет зависеть набор пунктов горизонтального меню и доступность некоторых операций. Активизировать окно можно щелчком мыши).

  4. Удалите и вновь верните Легенду. Щелкните правой кнопкой по легенде Очистить.

  5. Вызовите контекстное меню диаграммы, щелкнув по ней правой кнопкой и выберите опцию Параметры диаграммы.

  6. Вкладка Заголовок позволяет ввести название диаграммы и осей. Введите название «Возраст». Вкладка Легенда-Добавить легенду. Во вкладке Подписи данных активизируйте параметр Значения. Если хотите добавить к диаграмме и таблицу с исходными данными, то на вкладке Таблица данных включите кнопку Таблица данных.

  7. Измените высоту и поворот просмотра (Формат-Объемный вид...).

  8. Внесите изменения в таблицу.

  9. Измените цвет и форму ряда данных и формата стенок диаграммы.




Упражнение:

Наберите и оформите в процессоре Word таблицу. Обратите внимание на то, что в столбце «Высота» для числовых данных применено выравнивание вправо и отступ справа.

Ключ к заданию:

Выделите столбцы «Название» и «Высота» и постройте на их основе диаграмму Вставка-Объект-Диаграмма Microsoft Graph. Обязательно поместите для этой диаграммы легенду и метки данных.
