Практическая работа «Изучение методов проектирования с использованием инструментария пользователя» СПО/4 курс

Документы в архиве:

11.63 КБ Автор.docx
189.38 КБ Инструментальные средства программирования.odp
594.5 КБ Лекция1.ppt
26.29 КБ Практическая работа 6.docx

Название документа Автор.docx

ФИО Маркелова Ольга Владимировна

Должность - преподаватель спец дисциплин

квалификациионная категория - высшая аттестационная категория

место работы - Красноярский колледж радиоэлектроники, экономики и управления

Республика/край, город/поселение-город Красноярск

контактный для пользователей e-mail ovm6662@mail.ru

адрес сайта личного или сайта ОУ www.radioeconom.ru



Название документа Лекция1.ppt

Программные продукты и их основные характеристики Автор: Маркелова О.В. Красн...
Основные понятия Программа (program, routine) - упорядоченная последовательно...
Задача (problem, task) - проблема, подлежащая решению. Приложение (applicatio...
Классы задач Технологические задачи ставятся и решаются при организации техно...
Предметная (прикладная) область (application domain) - совокупность связанных...
Процесс создания программ
Постановка задачи (problem definition) - это точная формулировка решения зада...
Основные характеристики функциональных задач -цель или назначение задачи, ее ...
Входная и выходная информация
Алгоритм - система точно сформулированных правил, определяющая процесс преобр...
Свойства алгоритма -дискретность - разбиение процесса обработки информации на...
Программирование (programming) - теоретическая и практическая деятельность, с...
Системный программист (system / software programmer, toolsmilh) занимается ра...
В условиях создания больших по масштабам и функциям обработки программ появля...
Большинство информационных систем основано на работе с базами данных (БД). Ес...
Взаимодействие специалистов различного вида, участвующих в разработке и экспл...
ХАРАКТЕРИСТИКА ПРОГРАММНОГО ПРОДУКТА Классификация программ по категориям пол...
Утилитарные программы ("программы для себя") предназначены для удовлетворения...
Классификация программ по способам распространения - freeware - бесплатные пр...
Программный продукт - комплекс взаимосвязанных программ для решения определен...
Программные продукты могут создаваться как: - индивидуальная разработка под з...
Отличительной особенностью программных продуктов должна быть их системность -...
Сопровождение программного продукта - поддержка работоспособности программног...
Основными характеристиками программ являются: - алгоритмическая сложность (ло...
- требования к операционной системе и техническим средствам обработки со стор...
Аспекты показателей качества ПП насколько хорошо (просто, надежно, эффективно...
Дерево характеристик качества программных продуктов
Мобильность программных продуктов означает их независимость от технического к...
Надежность работы программного продукта определяется бесперебойностью и устой...
Расход вычислительных ресурсов оценивается через объем внешней памяти для раз...
Учет человеческого фактора означает обеспечение дружественного интерфейса для...
Модифицируемость программных продуктов означает способность к внесению измене...
Коммуникативность программных продуктов основана на максимально возможной их ...
Рыночные характеристики ПП стоимость, - количество продаж; - время нахождения...
Маркетинг ПП формирование политики цен для завоевания рынка; - широкую реклам...
Специфика программных продуктов их эксплуатация должна выполняться на правово...
1 из 36

Описание презентации по отдельным слайдам:

№ слайда 1 Программные продукты и их основные характеристики Автор: Маркелова О.В. Краснояр
Описание слайда:

Программные продукты и их основные характеристики Автор: Маркелова О.В. Красноярский колледж радиоэлектроники, экономики и управления

№ слайда 2 Основные понятия Программа (program, routine) - упорядоченная последовательность
Описание слайда:

Основные понятия Программа (program, routine) - упорядоченная последовательность команд (инструкций) компьютера для решения задачи. Программное обеспечение (sowtware) - совокупность программ обработки данных и необходимых для их эксплуатации документов.

№ слайда 3 Задача (problem, task) - проблема, подлежащая решению. Приложение (application)
Описание слайда:

Задача (problem, task) - проблема, подлежащая решению. Приложение (application) - программная реализация на компьютере решения задачи.

№ слайда 4 Классы задач Технологические задачи ставятся и решаются при организации технолог
Описание слайда:

Классы задач Технологические задачи ставятся и решаются при организации технологического процесса обработки информации на компьютере. Функциональные задачи требуют решения при реализации функций управления в рамках информационных систем предметных областей.

№ слайда 5 Предметная (прикладная) область (application domain) - совокупность связанных ме
Описание слайда:

Предметная (прикладная) область (application domain) - совокупность связанных между собой функций, задач управления, с помощью которых достигается выполнение поставленных целей.

№ слайда 6 Процесс создания программ
Описание слайда:

Процесс создания программ

№ слайда 7 Постановка задачи (problem definition) - это точная формулировка решения задачи
Описание слайда:

Постановка задачи (problem definition) - это точная формулировка решения задачи на компьютере с описанием входной и выходной информации.

№ слайда 8 Основные характеристики функциональных задач -цель или назначение задачи, ее мес
Описание слайда:

Основные характеристики функциональных задач -цель или назначение задачи, ее место и связи с другими задачами; -условия решения задачи с использованием средств вычислительной техники; -содержание функций обработки входной информации при решении задачи; -требования к периодичности решения задачи; -ограничения по срокам и точности выходной информации; -состав и форма представления выходной информации; -источники входной информации для решения задачи; -пользователи задачи (кто осуществляет ее решение и пользуется результатами решение и пользуется результатами решения).

№ слайда 9 Входная и выходная информация
Описание слайда:

Входная и выходная информация

№ слайда 10 Алгоритм - система точно сформулированных правил, определяющая процесс преобразо
Описание слайда:

Алгоритм - система точно сформулированных правил, определяющая процесс преобразования допустимых исходных данных (входной информации) в желаемый результат (выходную информацию) за конечное число шагов.

№ слайда 11 Свойства алгоритма -дискретность - разбиение процесса обработки информации на бо
Описание слайда:

Свойства алгоритма -дискретность - разбиение процесса обработки информации на более простые этапы, выполнение которых компьютером или человеком не вызывает затруднений; -определенность алгоритма - однозначность выполнения каждого отдельного шага преобразования информации; -выполнимость - конечность действий алгоритма решения задач, позволяющая получить желаемый результат при допустимых исходных данных за конечное число шагов; -массовость - пригодность алгоритма для решения определенного класса задач.

№ слайда 12 Программирование (programming) - теоретическая и практическая деятельность, связ
Описание слайда:

Программирование (programming) - теоретическая и практическая деятельность, связанная с созданием программ.

№ слайда 13 Системный программист (system / software programmer, toolsmilh) занимается разра
Описание слайда:

Системный программист (system / software programmer, toolsmilh) занимается разработкой, эксплуатацией и сопровождением системного программного обеспечения, поддерживающего работоспособность компьютера и создающего среду для выполнения программ, обеспечивающих реализацию функциональных задач. Прикладной программист (application programmer) осуществляет разработку и отладку программ для решения функциональных задач.

№ слайда 14 В условиях создания больших по масштабам и функциям обработки программ появляетс
Описание слайда:

В условиях создания больших по масштабам и функциям обработки программ появляется новая квалификация - программист-аналитик (programmer-analyst), который анализирует и проектирует комплекс взаимосвязанных программ для реализации функций предметной области. В процессе создания программ на начальной стадии работ участвуют и специалисты - постановщики задач.

№ слайда 15 Большинство информационных систем основано на работе с базами данных (БД). Если
Описание слайда:

Большинство информационных систем основано на работе с базами данных (БД). Если база данных является интегрированной, обеспечивающей работу с данными многих приложений, возникает проблема организационной поддержки базы данных, которая выполняется администратором базы данных.

№ слайда 16 Взаимодействие специалистов различного вида, участвующих в разработке и эксплуат
Описание слайда:

Взаимодействие специалистов различного вида, участвующих в разработке и эксплуатации программ

№ слайда 17 ХАРАКТЕРИСТИКА ПРОГРАММНОГО ПРОДУКТА Классификация программ по категориям пользо
Описание слайда:

ХАРАКТЕРИСТИКА ПРОГРАММНОГО ПРОДУКТА Классификация программ по категориям пользователей.

№ слайда 18 Утилитарные программы ("программы для себя") предназначены для удовлетворения ну
Описание слайда:

Утилитарные программы ("программы для себя") предназначены для удовлетворения нужд их разработчиков. Программные продукты (изделия) предназначены для удовлетворения потребностей пользователей, широкого распространения и продажи.

№ слайда 19 Классификация программ по способам распространения - freeware - бесплатные прогр
Описание слайда:

Классификация программ по способам распространения - freeware - бесплатные программы, свободно распространяемые, поддерживаются самим пользователем, который правомочен вносить в них необходимые изменения; - shareware - некоммерческие (условно-бесплатные) программы, которые могут использоваться, как правило, бесплатно. При условии регулярного использования подобных продуктов осуществляется взнос определенной суммы. Ряд производителей использует OEM-программы (Original Equipment Manufacturer), т.е. встроенные программы, устанавливаемые на компьютеры или поставляемые вместе с вычислительной техникой.

№ слайда 20 Программный продукт - комплекс взаимосвязанных программ для решения определенной
Описание слайда:

Программный продукт - комплекс взаимосвязанных программ для решения определенной проблемы (задачи) массового спроса, подготовленный к реализации как любой вид промышленной продукции.

№ слайда 21 Программные продукты могут создаваться как: - индивидуальная разработка под зака
Описание слайда:

Программные продукты могут создаваться как: - индивидуальная разработка под заказ; - разработка для массового распространения среди пользователей.

№ слайда 22 Отличительной особенностью программных продуктов должна быть их системность - фу
Описание слайда:

Отличительной особенностью программных продуктов должна быть их системность - функциональная полнота и законченность реализуемых функций обработки, которые применяются в совокупности.

№ слайда 23 Сопровождение программного продукта - поддержка работоспособности программного п
Описание слайда:

Сопровождение программного продукта - поддержка работоспособности программного продукта, переход на его новые версии, внесение изменений, исправление обнаруженных ошибок и т.п.

№ слайда 24 Основными характеристиками программ являются: - алгоритмическая сложность (логик
Описание слайда:

Основными характеристиками программ являются: - алгоритмическая сложность (логика алгоритмов обработки информации); - состав и глубина проработки реализованных функций обработки; - полнота и системность функций обработки; - объем файлов программ;

№ слайда 25 - требования к операционной системе и техническим средствам обработки со стороны
Описание слайда:

- требования к операционной системе и техническим средствам обработки со стороны программного средства; - объем дисковой памяти; - размер оперативной памяти для запуска программ; - тип процессора; - версия операционной системы; - наличие вычислительной сети и др.

№ слайда 26 Аспекты показателей качества ПП насколько хорошо (просто, надежно, эффективно) м
Описание слайда:

Аспекты показателей качества ПП насколько хорошо (просто, надежно, эффективно) можно использовать программный продукт; - насколько легко эксплуатировать программный продукт; - можно ли использовать программный продукт при изменении условия его применения и др.

№ слайда 27 Дерево характеристик качества программных продуктов
Описание слайда:

Дерево характеристик качества программных продуктов

№ слайда 28 Мобильность программных продуктов означает их независимость от технического комп
Описание слайда:

Мобильность программных продуктов означает их независимость от технического комплекса системы обработки данных, операционной среды, сетевой технологии обработки данных, специфики предметной области и т.п.

№ слайда 29 Надежность работы программного продукта определяется бесперебойностью и устойчив
Описание слайда:

Надежность работы программного продукта определяется бесперебойностью и устойчивостью в работе программ, точностью выполнения предписанных функций обработки, возможностью диагностики возникающих в процессе работы программ ошибок. Эффективность программного продукта оценивается как с позиций прямого его назначения - требований пользователя, так и с точки зрения расхода вычислительных ресурсов, необходимых для его эксплуатации.

№ слайда 30 Расход вычислительных ресурсов оценивается через объем внешней памяти для размещ
Описание слайда:

Расход вычислительных ресурсов оценивается через объем внешней памяти для размещения программ и объем оперативной памяти для запуска программ.

№ слайда 31 Учет человеческого фактора означает обеспечение дружественного интерфейса для ра
Описание слайда:

Учет человеческого фактора означает обеспечение дружественного интерфейса для работы конечного пользователя, наличие контекстно-зависимой подсказки или обучающей системы в составе программного средства, хорошей документации для освоения и использования заложенных в программном средстве функциональных возможностей, анализ и диагностику возникших ошибок и др.

№ слайда 32 Модифицируемость программных продуктов означает способность к внесению изменений
Описание слайда:

Модифицируемость программных продуктов означает способность к внесению изменений, например расширение функций обработки, переход на другую техническую базу обработки и т.п.

№ слайда 33 Коммуникативность программных продуктов основана на максимально возможной их инт
Описание слайда:

Коммуникативность программных продуктов основана на максимально возможной их интеграции с другими программами, обеспечении обмена данными в общих форматах представления (экспорт/импорт баз данных, внедрение или связывание объектов обработки и др.).

№ слайда 34 Рыночные характеристики ПП стоимость, - количество продаж; - время нахождения на
Описание слайда:

Рыночные характеристики ПП стоимость, - количество продаж; - время нахождения на рынке (длительность продаж); - известность фирмы-разработчика и программы; - наличие программных продуктов аналогичного назначения.

№ слайда 35 Маркетинг ПП формирование политики цен для завоевания рынка; - широкую рекламную
Описание слайда:

Маркетинг ПП формирование политики цен для завоевания рынка; - широкую рекламную кампанию программного продукта; - создание торговой сети для реализации программного продукта (так называемые дилерские и дистрибьютерные центры); - обеспечение сопровождения и гарантийного обслуживания пользователей программного продукта, создание горячей линии (оперативный ответ на возникающие в процессе эксплуатации программных продуктов вопросы); - обучение пользователей программного продукта.

№ слайда 36 Специфика программных продуктов их эксплуатация должна выполняться на правовой о
Описание слайда:

Специфика программных продуктов их эксплуатация должна выполняться на правовой основе - лицензионные соглашения между разработчиком и пользователями с соблюдением авторских прав разработчиков программных продуктов.

Название документа Практическая работа 6.docx

Практическая работа№6

Тема: Изучение методов проектирования с использованием инструментария пользователя

Цель: спроектировать автоматизированную программу расчета показателей компьютерной сети.

Содержание работы:

  1. Методические указания.

Разработать автоматизированную программу расчета показателей компьютерной сети:

  • Время задержки двойного оборота сигнала;

  • Межкадровый интервал.

  1. Математические формулы

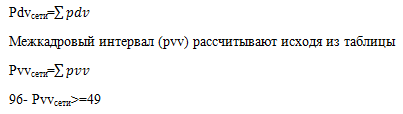

Время задержки двойного оборота сигнала (pdv) рассчитывается исходя из типов топологии сети и не может превышать 575 бит\интервал


Межкадровый интервал (pvv) рассчитывают исходя из таблицы


96- Pvvсети>=49

Правила расчета корректности сети.

Непосредственный проверочный расчет корректности ЛВС

Расчетный метод оценки конфигурации сети основан на известной методике и включает в себя два раздела:

  • расчет ЛВС на PDV;

  • расчет ЛВС на PVV.

Для обеспечения соответствия требованиям IEEE 802.3 в сети должны одновременно выполняться 2 указанных ниже условия:

задержка детектирования коллизий - продолжительность двойного пути («туда и обратно») между любыми двумя точками (PDV) не должна превышать 575 bt

межпакетный интервал - cокращение межкадрового интервала PVV не должно превышать 49 bt

Расчет времени задержки детектирования коллизий (PDV)

Поскольку длина минимального пакета может составлять (с учетом преамбулы) 576 битов, время транспортировки пакета по самому длинному пути (PDV) не должно превышать 575 битов, чтобы можно было надежно детектировать коллизии. При расчете этого времени нужно принимать во внимание время распространения сигналов по кабелю и задержку, вносимую повторителями.

Значения задержек, вносимых элементами сети и используемых для расчета PDV, оговорены в стандарте IEEE 802.3 (см. таблицу 1).

Таблица Значения задержек, вносимых элементами сети

Удвоенные задержки PDV (в битах)

Тип сегмента

Левый край*

Центр

Правый край

Задержка распространения на 1 м

Максимальн. длина сегмента

Максимальная задержка в сегменте

левом

Прав.

среднем

10Base-5

11.8

46.5

169.5

0.0866

500 м

55.1

89.8

212.8

10Base-2

11.8

46.5

169.5

0.1026

185 м

30.7

65.5

188.5

10Base-T

15.3

42.0

165.0

0.113

100 м

26.6

53.3

176.3

10Base-FB

не определена

24.0

не определена

0.1000

2000 м

не определена

224.0

не определена

10Base-FL

12.3

33.5

156.5

0.1000

2000 м

212,3

233.5

356.5

FOIRL

7.8

29.0

152.0

0.1000

1000 м

107.8

129.0

252.0

AUI

0 (> 2 м)

0 (> 2 м)

0 (> 2 м)

0.1026

2 - 48 метров

4.9

4.9



*) Левым считается передающий конец сегмента, правым - приемный

Для расчета полной задержки следует сложить соответствующие значения :

(Левый край + задержка распространения * длина) + (центр + задержка распространения * длина) + ...(центр + задержка распространения * длина) + (правый край + задержка распространения * длина) = PDV

Задержка распространения зависит от типа и длины кабеля, возрастая пропорционально последней.

Три правых колонки таблицы (максимальная задержка) содержат значения PDV, рассчитанные для сегментов максимальной длины с учетом базовой задержки (левые колонки). Максимальное допустимое значение PDV составляет 575 битов. Если крайние сегменты самого длинного пути различаются, нужно рассчитать PDV для обоих направлений и выбрать большее значение. При этом комитетIEEE 803.3 рекомендует предусмотреть запас в 4 битовых интервала.

Расчет сокращения межпакетного интервала (PVV)

Этот расчет показывает, насколько сократится интервал между 2 последовательными пакетами, переданными по самому длинному пути. Сокращение интервала определяется изменением длины пакета в левом и средних сегментах (в правом, приемном, межпакетный интервал уже не меняется).

Для путей с различными сегментами справа и слева нужно считать PVV для обоих направлений и выбирать большее значение (таблица 2). Максимальное значение PVV составляет 49 битов.

Таблица Сокращение межкадрового интервала, вносимые элементами сети

Сокращение межпакетного интервала

Тип сегмента

Передающий конец

Промежуточный сегмент

Коаксиальный повторитель (10Base-5, 10Base-2)

16

11

10Base-FB

не определено

2

10Base-FL

10.5

8

Повторитель 10Base-T

10.5

8


Полное сокращение межпакетного интервала равно сумме сокращений на отдельных сегментах пути:

Левый сегмент + промежуточный сегмент + ... + промежуточный сегмент = PVV



  1. Оформление документации.



  1. Общие сведения о программном средстве

    1. Предметная область программного продукта

Данный продукт предназначен для _____________________________предметной области и автоматизирует процесс расчета показателей компьютерной сети.

    1. Основное функциональное назначение программного средства

Основным назначением является:_________________________расписываем какие показатели нужно рассчитать.

    1. Полное наименование программного средства

Имя программы

    1. Разработчики программного средства

Указать свои фамилии, группу, курс



  1. Техническое задание

2.1 Основание для разработки

Основанием для разработки программного продукта _______________ стал документ практическая работа №6 , разработанный студентом группы ________________________указать группу и ФИО студента специальности___________________ и преподавателем Маркеловой О.В. о разработке автоматизированной программы расчета показателей компьютерной сети по следующим показателям ________________указать.

2.2. Назначение разработки

Данный программный продукт ______________ разработан для _________________________ по следующим показателям: ___________________.

2.3. Требования к программному средству

Для программного продукта _____________________________ возможно функционирование на компьютере любой аппаратной конфигурации и операционной системы Windows/98/2000/хр/vista/7.

2.4. Требования к программной документации

Данный программный продукт ________________выполнен в гармоничной цветовой палитре в соответствии с требованиями эргономики программных продуктов, интерфейс сдержан, является функциональным и удобным для восприятия человеку, программа оснащена системой подсказок для пользователя.

2.5. Стадии и этапы разработки

этапа

Название этапа

Срок этапа

Результат выполнения

1

Изучение предметной области

Время указать

Предложения по работе. Акт приема-сдачи

2

Уточнение и детализация функций программного средства, характеристик, интерфейса

Время указать

Сдача документации о функциях программного средства

3

Создание ТЗ, составление программы

Время указать

Сдача программы

4

Компиляция программного кода и тестирование

Время указать

Сдача опытного образца

5

Этап контроля

Время указать

Утверждение опытного обазца

6

Этап тестирования, отладки, подготовки к эксплуатации

Время указать

Подготовка к эксплуатации, принятие акта о приеме продукта



Практическая работа «Изучение методов проектирования с использованием инструментария пользователя» СПО/4 курс
  • Информатика
Описание:

Цель: спроектировать автоматизированную программу расчета показателей компьютерной сети.

Содержание работы:

  • Методические указания.

Разработать автоматизированную программу расчета показателей компьютерной сети:

  • Время задержки двойного оборота сигнала;
  • Межкадровый интервал.
  • Математические формулы

Время задержки двойного оборота сигнала (pdv) рассчитывается исходя из типов топологии сети и не может превышать 575 бит\интервал

Правила расчета корректности сети.
Непосредственный проверочный расчет корректности ЛВС
Расчетный метод оценки конфигурации сети основан на известной методике и включает в себя два раздела:
  • расчет ЛВС на PDV;
  • расчет ЛВС на PVV.

Для обеспечения соответствия требованиям IEEE 802.3 в сети должны одновременно выполняться 2 указанных ниже условия:
задержка детектирования коллизий - продолжительность двойного пути («туда и обратно») между любыми двумя точками (PDV) не должна превышать 575 bt
межпакетный интервал - cокращение межкадрового интервала PVV не должно превышать 49 bt

Расчет времени задержки детектирования коллизий (PDV)

Поскольку длина минимального пакета может составлять (с учетом преамбулы) 576 битов, время транспортировки пакета по самому длинному пути (PDV) не должно превышать 575 битов, чтобы можно было надежно детектировать коллизии. При расчете этого времени нужно принимать во внимание время распространения сигналов по кабелю и задержку, вносимую повторителями.
Значения задержек, вносимых элементами сети и используемых для расчета PDV, оговорены в стандарте IEEE 802.3 (см. таблицу 1).
Таблица Значения задержек, вносимых элементами сети

Удвоенные задержки PDV (в битах)

Тип сегмента

Левый край*

Центр

Правый край

Задержка распространения на 1 м

Максимальн. длина сегмента

Максимальная задержка в сегменте

левом

Прав.

среднем

10Base-5

11.8

46.5

169.5

0.0866

500 м

55.1

89.8

212.8

10Base-2

11.8

46.5

169.5

0.1026

185 м

30.7

65.5

188.5

10Base-T

15.3

42.0

165.0

0.113

100 м

26.6

53.3

176.3

10Base-FB

не определена

24.0

не определена

0.1000

2000 м

не определена

224.0

не определена

10Base-FL

12.3

33.5

156.5

0.1000

2000 м

212,3

233.5

356.5

FOIRL

7.8

29.0

152.0

0.1000

1000 м

107.8

129.0

252.0

AUI

0 (> 2 м)

0 (> 2 м)

0 (> 2 м)

0.1026

2 - 48 метров

4.9

4.9



*) Левым считается передающий конец сегмента, правым - приемный
Для расчета полной задержки следует сложить соответствующие значения :
(Левый край + задержка распространения * длина) + (центр + задержка распространения * длина) + ...(центр + задержка распространения * длина) + (правый край + задержка распространения * длина) = PDV
Задержка распространения зависит от типа и длины кабеля, возрастая пропорционально последней.
Три правых колонки таблицы (максимальная задержка) содержат значения PDV, рассчитанные для сегментов максимальной длины с учетом базовой задержки (левые колонки). Максимальное допустимое значение PDV составляет 575 битов. Если крайние сегменты самого длинного пути различаются, нужно рассчитать PDV для обоих направлений и выбрать большее значение. При этом комитет IEEE 803.3 рекомендует предусмотреть запас в 4 битовых интервала.

Расчет сокращения межпакетного интервала (PVV)

Этот расчет показывает, насколько сократится интервал между 2 последовательными пакетами, переданными по самому длинному пути. Сокращение интервала определяется изменением длины пакета в левом и средних сегментах (в правом, приемном, межпакетный интервал уже не меняется).
Для путей с различными сегментами справа и слева нужно считать PVV для обоих направлений и выбирать большее значение (таблица 2). Максимальное значение PVV составляет 49 битов.

Таблица  Сокращение межкадрового интервала, вносимые элементами сети

Сокращение межпакетного интервала

Тип сегмента

Передающий конец

Промежуточный сегмент

Коаксиальный повторитель (10Base-5, 10Base-2)

16

11

10Base-FB

не определено

2

10Base-FL

10.5

8

Повторитель 10Base-T

10.5

8

Полное сокращение межпакетного интервала равно сумме сокращений на отдельных сегментах пути:
Левый сегмент + промежуточный сегмент + ... + промежуточный сегмент = PVV

  1. Оформление документации.
  1. Общие сведения о программном средстве
  1. Предметная область программного продукта

Данный продукт предназначен для _____________________________предметной области и автоматизирует процесс расчета показателей компьютерной сети.

  1. Основное функциональное назначение программного средства

Основным назначением является:_________________________расписываем какие показатели нужно рассчитать.

  1. Полное наименование программного средства

Имя программы

  1. Разработчики программного средства

Указать свои фамилии, группу, курс

  1. Техническое задание
  1. Основание для разработки
    Основанием для разработки программного продукта _______________ стал документ практическая работа №6, разработанный студентом группы ________________________указать группу и ФИО студента  специальности___________________ и  преподавателем Маркеловой О.В.  о разработке автоматизированной программы расчета показателей компьютерной сети по следующим показателям ________________указать.
  2. Назначение разработки
    Данный программный продукт ______________ разработан для _________________________ по следующим показателям: ___________________.
  3. Требования к программному средству
    Для программного продукта _____________________________ возможно функционирование на компьютере любой аппаратной конфигурации и операционной системы Windows/98/2000/хр/vista/7.
  4. Требования к программной документации
    Данный программный продукт ________________выполнен в гармоничной цветовой палитре в соответствии с требованиями эргономики программных продуктов, интерфейс сдержан, является функциональным и удобным для восприятия человеку, программа оснащена системой подсказок для пользователя.
  5. Стадии и этапы разработки

№ этапа

Название этапа

Срок  этапа

Результат выполнения

1

Изучение предметной области

Время указать

Предложения по работе. Акт приема-сдачи

2

Уточнение и детализация функций программного средства, характеристик, интерфейса

Время указать

Сдача документации о функциях программного средства

3

Создание ТЗ, составление программы

Время указать

Сдача программы

4

Компиляция программного кода и тестирование

Время указать

Сдача опытного образца

5

Этап контроля

Время указать

Утверждение опытного обазца

6

Этап тестирования, отладки, подготовки к эксплуатации

Время указать

Подготовка к эксплуатации, принятие акта о приеме продукта


13.10.2012

save.pngПриложения: Архив материалов к уроку «Табличные информационные модели» объемом 527 Кб (int3.zip)

  1. Конспект практикума в формате .DOC
  2. Презентация (36 слайдов) .PPT и .ODP
Автор Маркелова Ольга Владимировна
Дата добавления 13.10.2012
Раздел Информатика
Подраздел
Просмотров 1952
Номер материала 315
Скачать свидетельство о публикации

Оставьте свой комментарий:

Введите символы, которые изображены на картинке:

Получить новый код
* Обязательные для заполнения.


Комментарии:

↓ Показать еще коментарии ↓
