1 слайд
Графические возможности
языка Visual Basic 5.0
11 класс по программе Н.Угриновича для общеобразовательных классов
Презентация Гурьяновой Г.Р.
Учителя информатики МОУ СОШ№1, г.Саров, Нижегородской области
2 слайд
Рисовать можно
На форме (Form)
В графическом окне (PictureBox)
3 слайд
Используемые методы:
Scale
позволяет задать систему координат и масштаб для формы или графического окна

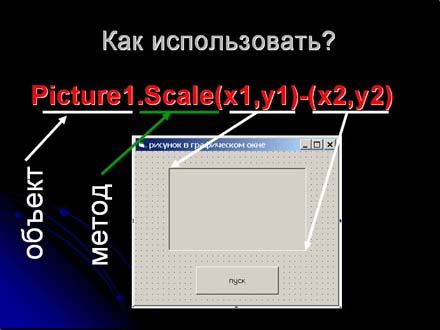

4 слайд
Как использовать?
Picture1.Scale(x1,y1)-(x2,y2)
объект
метод
5 слайд
Используемые методы:
Pset
установка точки с заданными координатами и цветом
6 слайд
Как использовать?
Picture1.Pset(x,y)
объект
метод
7 слайд
Используемые методы:
Line
рисование линии, прямоугольника или окрашенного прямоугольника заданного цвета
8 слайд
Как использовать для линий?
Picture1.Line(x1,y1)-(x2,y2)
объект
метод
![Как задать цвет линии?Picture1.Line(x1,y1)-(x2,y2)
[,color]Значение аргумента...](https://documents.infourok.ru/7047d6e8-29b6-4bdc-ae91-73a9b6d10b2d/0/slide_09.jpg "Как задать цвет линии?Picture1.Line(x1,y1)-(x2,y2)
[,color]Значение аргумента...")
9 слайд
Как задать цвет линии?
Picture1.Line(x1,y1)-(x2,y2)
[,color]
Значение аргумента Color можно задать различными способами
10 слайд
Первый способ:
С помощью одного из восьми слов, обозначающих цвет
vbBlack
vbBlue
vbGreen
vbCyan
vbRed
vbMagenta
vbYellow
vbWhite
11 слайд
Пример использования
Picture1.Line(x1,y1)-(x2,y2),vbMagenta
При помощи такого способа можно задать 8 различных цветов
12 слайд
Второй способ:
С помощью функции QBColor (номер)
QBColor (2)
QBColor (5)
QBColor (15)
QBColor (12)
QBColor (3)
QBColor (10)
QBColor (7)
QBColor (9)
13 слайд
Пример использования
Picture1.Line(x1,y1)-(x2,y2),QBColor(10)
При помощи такого способа можно задать 16 различных цветов
14 слайд
Третий способ:
С помощью функции RGB(число1,число2,число3)
целые числа в диапазоне
от 0 до 255, характеризующих интенсивность базовых цветов
Красного, зелёного и голубого
15 слайд
Пример использования
Picture1.Line(x1,y1)-(x2,y2),RGB(110,0,115)
При помощи такого способа можно задать 16 777 215 различных цветов

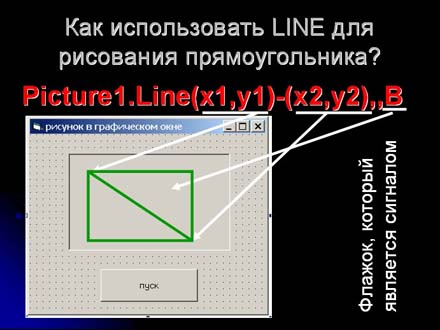

16 слайд
Как использовать LINE для рисования прямоугольника?
Picture1.Line(x1,y1)-(x2,y2),,B
Флажок, который является сигналом
17 слайд
Как закрасить прямоугольник?
Picture1.Line(x1,y1)-(x2,y2),,BF
Флажок, который является сигналом для закрашивания
18 слайд
Используемые методы:
Circle
позволяет рисовать окружности, овалы и дуги
19 слайд
Как использовать?
Picture1.Circle(x,y),r
радиус
Координаты центра окружности
20 слайд
Как закрасить замкнутую область?
Picture1.FillColor = vbBlue
21 слайд
Пример использования
Picture1.Circle(20,30),50
Добавляем цвет
Picture1.Circle (20,30),50,QBColor(10)
22 слайд
Как использовать Circle для рисования дуг?
Picture1.Circle(x,y),r,c,a1,a2,k
Начальный угол
конечный
Коэффициент сжатия
23 слайд
Угол указывается в радианах
Как перевести градусы в радианы?
Aрад. = Aгр.* П/180
Коэффициент сжатия – отношение диаметра по вертикале к диаметру по горизонтали =dy/dx
24 слайд
Коэффициент сжатия > 1
Коэффициент сжатия < 1
25 слайд
Пример использования
Picture1.Circle (30, 50), 50, QBColor(1), 0, 3.14 * 90 / 180, 0.5
Координаты центра дуги
Радиус
цвет
Начальный угол в радианах
Конечный угол в радианах
Коэффициент сжатия
26 слайд
Практическая работа №1
Форма перед началом
После выполнения программы
27 слайд
Фрагмент программного кода:
Picture1.scale (0,50)-(100,0)
Picture1.Line (25,10)-(75,25),QBcolor(10),BF
Picture1.Line (25,25)-(50,40),QBcolor(3)
Picture1.Line (50,40)-(75,25),QBcolor(3)
Picture1.Line (30,15)-(50,20),vbBlue,BF
Picture1.Circle (50,30),5,QBcolor(5)
28 слайд
Домашнее задание:
§4.10. страница 200-202;
выполнить проект «Построение графика функции»
знать форматы используемых методов работы в графическом окне
