Презентация «Взаимодействие основных частей компьютера. Магистраль»

Название документа взаимодействие основных частей компьютера магистраль УЛЬМАН СВ.ppt

* ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒАЛЫМ МИНИСТРЛІГІ МИНИСТЕРСТВО ОБРАЗОВАНИ...
* Познакомить учащихся с архитектурой персонального компьютера Иметь представ...
*
* Персональный компьютер Интерактивная доска Учебник Рабочая тетрадь
Архитектура ПК * Архитектурой компьютера называют описание основных устройств...
Внутренняя память Внутренняя память –состоит из ОЗУ и ПЗУ. Они располагаются ...
Процессор Процессор-это устройство в виде интегральной схемы, вставляется шты...
Периферийные устройства Периферийные устройства - это монитор, джойстик, моде...
Магистраль Магистраль или системная шина – информационная связь между процесс...
Характеристика системной шины Системная шина физически представляет собой наб...
Принцип работы системной шины При чтении данных процессор по шине адреса пере...
Контроллеры и порты Между системной шиной и периферийными устройствами находя...
* Блок-схема компьютерной системы в их взаимосвязи
* Р а з г а д а й к р о с с в о р д По горизонтали: Как правило, она содержит...
* О Т В Е Т Ы 										4П			 								³М		Р			 								О		И			 				²С			 	Н		...
*
1 из 16

Описание презентации по отдельным слайдам:

№ слайда 1 * ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒАЛЫМ МИНИСТРЛІГІ МИНИСТЕРСТВО ОБРАЗОВАНИЯ И
Описание слайда:

* ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒАЛЫМ МИНИСТРЛІГІ МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН № - 2 Аршалы орта мектебі Аршалынская средняя школа № - 2 Подготовила и провела учитель информатики: Ульман Светлана Вильгельмовна

№ слайда 2 * Познакомить учащихся с архитектурой персонального компьютера Иметь представлен
Описание слайда:

* Познакомить учащихся с архитектурой персонального компьютера Иметь представление о функциональном назначении периферийного оборудования Привитие навыков работы с программными средствами

№ слайда 3 *
Описание слайда:

*

№ слайда 4 * Персональный компьютер Интерактивная доска Учебник Рабочая тетрадь
Описание слайда:

* Персональный компьютер Интерактивная доска Учебник Рабочая тетрадь

№ слайда 5 Архитектура ПК * Архитектурой компьютера называют описание основных устройств и
Описание слайда:

Архитектура ПК * Архитектурой компьютера называют описание основных устройств и принцип работы компьютера, достаточных для понимания пользователя. Персональный компьютер включает в себя следующие основные блоки: * внутреннюю память (оперативную и запоминающую); * процессор; * периферийные устройства.

№ слайда 6 Внутренняя память Внутренняя память –состоит из ОЗУ и ПЗУ. Они располагаются на
Описание слайда:

Внутренняя память Внутренняя память –состоит из ОЗУ и ПЗУ. Они располагаются на материнской плате. * ОЗУ используется для временного хранения данных в процессе непосредственной работы компьютера, обеспечивает режимы записи, считывания и хранения информации. ПЗУ служит для хранения постоянной программной и справочной информации, служит только для считывания информации, которую нельзя изменить.

№ слайда 7 Процессор Процессор-это устройство в виде интегральной схемы, вставляется штырьк
Описание слайда:

Процессор Процессор-это устройство в виде интегральной схемы, вставляется штырьками в гнездо на системной плате, состоит из АЛУ и УУ и регистров для временного хранения информации. АЛУ отвечает за обработку арифметических и логических операций над числовой и символьной информацией. УУ координирует работу всех компонентов, т.е. формирует и подает в нужные моменты времени определенные сигналы управления, формирует адреса ячеек памяти для выполнения операций и передает эти адреса в соответствующие блоки ЭВМ. *

№ слайда 8 Периферийные устройства Периферийные устройства - это монитор, джойстик, модем,
Описание слайда:

Периферийные устройства Периферийные устройства - это монитор, джойстик, модем, принтер, сканер, мышь, клавиатура, фото-видеокамеры. *

№ слайда 9 Магистраль Магистраль или системная шина – информационная связь между процессоро
Описание слайда:

Магистраль Магистраль или системная шина – информационная связь между процессором, оперативной памятью и внешними устройствами. Магистраль содержит шину адреса, данных и шину управления. Шина адреса предназначена для передачи адреса ячейки памяти, в которую или из которой пересылаются данные. Шина данных предназначена для передачи или приема данных. Шина управления предназначена для передачи управляющих сигналов – управления памятью, управления обменом данных и т. д. *

№ слайда 10 Характеристика системной шины Системная шина физически представляет собой набор
Описание слайда:

Характеристика системной шины Системная шина физически представляет собой набор проводников, объединяющих основные узлы системной платы. Основной характеристикой этих линий является частота , разрядность и адресное пространство. Число одновременно передаваемых по шине адреса и шине данных разрядов (битов) определяет разрядность соответствующей шины. Современный компьютер имеет системную шину 32 и 64 бита. Быстродействие компьютера определяется тактовой частотой процессора или количеством выполняемых операций в единицу времени. Максимальное количество оперативной памяти , которое процессор может обслужить, называется адресным пространством. *

№ слайда 11 Принцип работы системной шины При чтении данных процессор по шине адреса передае
Описание слайда:

Принцип работы системной шины При чтении данных процессор по шине адреса передает во внутреннюю память адрес ячейки и по шине данных получает содержимое этой ячейки. При записи данных процессор по шине адреса передает во внутреннюю память адрес ячейки , а по шине данных пересылается информация, записываемая в эту ячейку. * Микропроцессор Основная память Порты ввода – вывода внешних устройств

№ слайда 12 Контроллеры и порты Между системной шиной и периферийными устройствами находятся
Описание слайда:

Контроллеры и порты Между системной шиной и периферийными устройствами находятся специальные платы - контроллеры, которые вставляются в разъемы (слоты) на материнской плате, а к их портам подключаются дополнительные устройства (дисководы, манипуляторы типа «мышь», принтеры и т. д.). Портами называют контакты (разъемы), находящиеся на котроллерах, и выведенные на тыльную сторону системного блока. Порты используются для подключения устройств ввода и вывода к системному блоку. Различают параллельные и последовательные порты, внешние устройства подключаются к компьютеру по цепочке: контроллер коммуникационные порты. Через последовательный порт подсоединяется мышь, джойстик, модем, а через параллельный порт – принтер, сканер, цифровое фото-видеокамеры. *

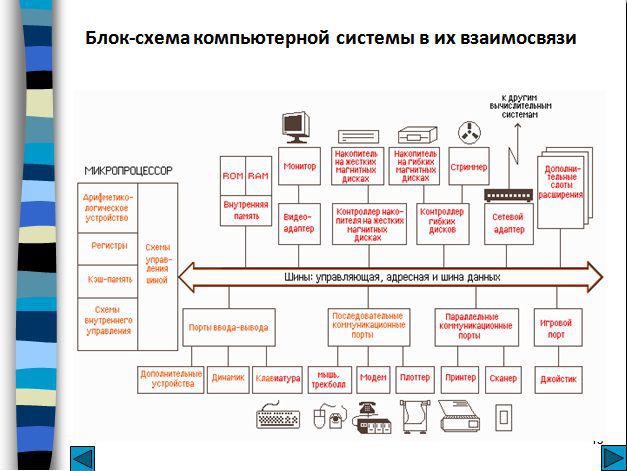

№ слайда 13 * Блок-схема компьютерной системы в их взаимосвязи
Описание слайда:

* Блок-схема компьютерной системы в их взаимосвязи

№ слайда 14 * Р а з г а д а й к р о с с в о р д По горизонтали: Как правило, она содержит от
Описание слайда:

* Р а з г а д а й к р о с с в о р д По горизонтали: Как правило, она содержит от 101 до 104 клавиш. 2. Самая главная микросхема, мозг компьютера. 3. Специальное устройство для управления курсором, манипулятор. По вертикали: 1. Устройства для хранения, обработки информации находятся в системном … 2. Устройство для быстрого ввода изображений. 3. Устройство для вывода информации на экран. 4. Он бывает матричный, струйный и лазерный. 5. Её делят на внешнею и внутреннею.

№ слайда 15 * О Т В Е Т Ы 										4П			 								³М		Р			 								О		И			 				²С			 	Н		Н
Описание слайда:

* О Т В Е Т Ы 4П ³М Р О И ²С   Н Н 5П ¹К Л А В И А Т У Р А ¹Б А Т Е М Л Н О Р Я ²П Р О Ц Е С С О Р   Т К Р ³М Ы Ш Ь

№ слайда 16 *
Описание слайда:

*

Название документа ульман.doc

Ульман Светлана Вильгельмовна, учитель информатики,1 категория, Казахстан, Акмолинская область, Аршалынская средняя школа №2
