Презентация «Устройства отображения информации»

Название документа Устройства отображения информации.ppt

Устройства отображения информации Монитор, видеокарта *
Изучив эту тему, вы узнаете: Что такое дисплей, его назначение и виды; Принци...
Дисплей (англ. Display – показывать) – устройство визуального отображения инф...
Монитор – специализированный дисплей, контролирующий процесс отображения инфо...
Классификация видов дисплеев по принципу работы
Как образуются цвета современного дисплея? Аддитивная модель RGB (сложение цв...
Дисплеи на основе электронно-лучевой трубки (ЭЛТ) 	Под воздействием электриче...
Преимущества: современные ЭЛТ-дисплеи имеют высокое качество изображения, дос...
Жидкокристаллические дисплеи (Liquid-Crystal Display), или LCD-дисплеи 	Их де...
Преимущества: жидкокристаллические дисплеи не создают вредного для здоровья п...
Газо-плазменные дисплеи (plasma displays). 	Действие основано на свечении газ...
На протяжении многих лет механизмы (способы) связи между компьютером и диспл...
Основные пользовательские характеристики: Размер экрана по диагонали. Измеряе...
Взаимосвязь размера экрана, размера экрана и разрешения экрана Размер экрана	...
Основные пользовательские характеристики: Число передаваемых цветов. Начиная ...
Если на вашем мониторе есть такой значок TCO95, ТСО99, ТСO’03, это значит что...
Видеокарта — это устройство, управляющее дисплеем и обеспечивающее вывод изоб...
Принцип работы: Видеокарта состоит из: • набора микросхем (или одной интегрир...
Основные пользовательские характеристики: В настоящее время насчитывается бол...
1 из 20

Описание презентации по отдельным слайдам:

№ слайда 1 Устройства отображения информации Монитор, видеокарта *
Описание слайда:

Устройства отображения информации Монитор, видеокарта *

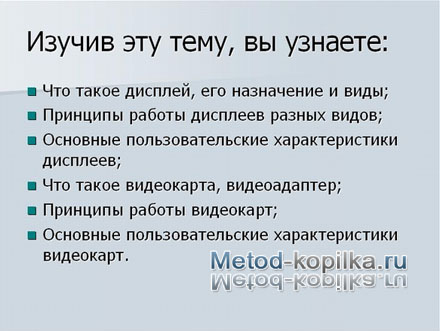

№ слайда 2 Изучив эту тему, вы узнаете: Что такое дисплей, его назначение и виды; Принципы
Описание слайда:

Изучив эту тему, вы узнаете: Что такое дисплей, его назначение и виды; Принципы работы дисплеев разных видов; Основные пользовательские характеристики дисплеев; Что такое видеокарта, видеоадаптер; Принципы работы видеокарт; Основные пользовательские характеристики видеокарт.

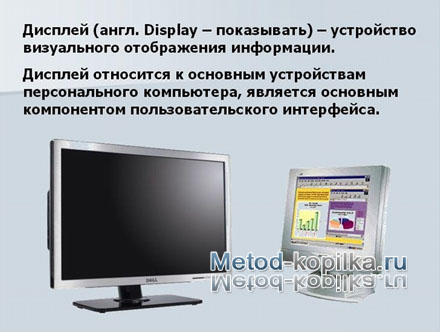

№ слайда 3 Дисплей (англ. Display – показывать) – устройство визуального отображения информ
Описание слайда:

Дисплей (англ. Display – показывать) – устройство визуального отображения информации. Дисплей относится к основным устройствам персонального компьютера, является основным компонентом пользовательского интерфейса.

№ слайда 4 Монитор – специализированный дисплей, контролирующий процесс отображения информа
Описание слайда:

Монитор – специализированный дисплей, контролирующий процесс отображения информации; Терминал – связанные вместе клавиатура и монитор, используются в системах коллективного пользования. Работа в режиме удаленного доступа.

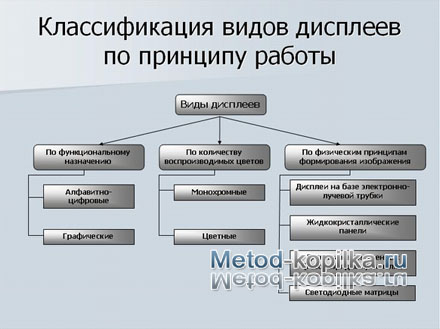

№ слайда 5 Классификация видов дисплеев по принципу работы
Описание слайда:

Классификация видов дисплеев по принципу работы

№ слайда 6 Как образуются цвета современного дисплея? Аддитивная модель RGB (сложение цвето
Описание слайда:

Как образуются цвета современного дисплея? Аддитивная модель RGB (сложение цветов)

№ слайда 7 Дисплеи на основе электронно-лучевой трубки (ЭЛТ) 	Под воздействием электрически
Описание слайда:

Дисплеи на основе электронно-лучевой трубки (ЭЛТ) Под воздействием электрических полей в «электронной пушке» разгоняется поток электронов. Далее при помощи электромагнитных полей пучок отклоняется в нужную сторону. Затем, проходя через апертурную решётку, этот поток фокусируется, доходит до экрана и заставляет светиться маленькое пятнышко люминофора (зерно экрана) с яркостью, пропорциональной интенсивности пучка. Так работают монохромные устройства. В цветных мониторах зерно экрана составляют три пятнышка люминофора разного цвета (красного, зелёного и синего) и потоки электронов посылаются тремя «пушками», причём электронный луч для каждого цвета должен попадать на свой люминофор.

№ слайда 8 Преимущества: современные ЭЛТ-дисплеи имеют высокое качество изображения, достат
Описание слайда:

Преимущества: современные ЭЛТ-дисплеи имеют высокое качество изображения, достаточно дёшевы и надёжны. Недостатки: такие дисплеи достаточно громоздки, потребляют много энергии, имеют более высокий уровень излучения, чем дисплеи других типов.

№ слайда 9 Жидкокристаллические дисплеи (Liquid-Crystal Display), или LCD-дисплеи 	Их дейст
Описание слайда:

Жидкокристаллические дисплеи (Liquid-Crystal Display), или LCD-дисплеи Их действие основано на эффекте потери жидкими кристаллами своей прозрачности при пропускании через них электрического тока.

№ слайда 10 Преимущества: жидкокристаллические дисплеи не создают вредного для здоровья поль
Описание слайда:

Преимущества: жидкокристаллические дисплеи не создают вредного для здоровья пользователя излучения, наиболее экономичны в потреблении энергии, обеспечивают хорошее качество изображения, занимают мало места на рабочем столе. Недостатки: такие дисплеи достаточно дороги, небольшие (14") размеры экрана; если смотреть на экран сбоку, то почти ничего нельзя разглядеть.

№ слайда 11 Газо-плазменные дисплеи (plasma displays). 	Действие основано на свечении газа п
Описание слайда:

Газо-плазменные дисплеи (plasma displays). Действие основано на свечении газа при пропускании через него электрического тока. Схема такова: имеются два листа, между ними инертный газ; один из листов прозрачный, а на втором расположены электроды, на которые подаётся напряжение. Обычно газо-плазменные индикаторы состоят из нескольких подобных элементарных ячеек, число точек в каждой из ко­торых подобрано наиболее оптимальным образом для отображения одиночных символов. (Выглядит это примерно так же, как часы в метро.)

№ слайда 12 На протяжении многих лет механизмы (способы) связи между компьютером и дисплеем
Описание слайда:

На протяжении многих лет механизмы (способы) связи между компьютером и дисплеем непрерывно видоизменя­лись, всё более совершенствуясь. Для подключения дисплея к компьютеру необходима соответствующая карта — видеоадаптер.

№ слайда 13 Основные пользовательские характеристики: Размер экрана по диагонали. Измеряется
Описание слайда:

Основные пользовательские характеристики: Размер экрана по диагонали. Измеряется в дюймах. Имеются 14", 15", 17", 21" и др. мониторы. Размер зерна экрана — расстояние в миллиметрах между двумя соседними люминофорами одного цвета. Меньший размер зерна соответствует более резкой и контрастной картинке, создавая общее впечатление чистоты цвета и чёткого контура изображения. У мониторов разного типа размер зерна экрана может находиться в пределах от 0,18 до 0,50 мм. Наиболее оптимальными для восприятия считаются мониторы с зерном экрана от 0,24 до 0,28 мм. Разрешающая способность — число пикселей (точек экрана) по горизонтали и вертикали. Эта характеристика определяет контрастность изображения. Она зависит от размера экрана и размера зерна экрана, но может изменяться (в определённых пределах) с помощью программной настройки.

№ слайда 14 Взаимосвязь размера экрана, размера экрана и разрешения экрана Размер экрана	Раз
Описание слайда:

Взаимосвязь размера экрана, размера экрана и разрешения экрана Размер экрана Размер зерна экрана 640x480 800x600 1024x768 1280x1024 1600x1200 14" 0,35 0,28 0,22 0,18 0,16 17" 0,43 0,34 0,27 0,22 0,19 21" 0,50 0,40 0,31 0,25 0,22

№ слайда 15 Основные пользовательские характеристики: Число передаваемых цветов. Начиная со
Описание слайда:

Основные пользовательские характеристики: Число передаваемых цветов. Начиная со стандарта VGA, любой монитор способен отображать столько цветов, ско­лько обеспечивает видеокарта, вернее, объём памяти видеокарты. Частота кадровой развёртки (скорость регенерации эк­рана, частота синхронизации) — это число изображений на экране монитора, перерисовываемых лучом электронной трубки за единицу времени. Данный параметр показывает, с какой скоростью обновляется изображение на экране. Измеряется в герцах. Соответствие стандартам безопасности. Поскольку при работе за компьютером наибольшее внимание уделя­ется пользователем именно изображению на экране дисп­лея, а ЭЛТ-монитор, как любой телевизор, излучает электромагнитные волны во всех диапазонах — от частоты развёртки кадров (50-100 Гц) до рентгеновского, то здоро­вья это не добавляет. И если от телевизора можно отодвинуться, то при работе с компьютером возникают проблемы. Поэтому были разработаны мониторы с внутренним экранированием и пониженным уровнем излучения (LR — Low Radiation). Позже были приняты стандарты на допустимый уровень излучения монитора — MPR II и ТСО'92. Глазу вредят и блики — отражение от экрана посторонне­го света. Специальное антибликовое покрытие хороших мониторов поглощает отражённый свет. Снизить излучение и отражение можно, навесив на монитор специальный экран.

№ слайда 16 Если на вашем мониторе есть такой значок TCO95, ТСО99, ТСO’03, это значит что мо
Описание слайда:

Если на вашем мониторе есть такой значок TCO95, ТСО99, ТСO’03, это значит что монитор поддерживает в своем стандартном разрешении не менее 75 Герц, что тоже вполне приемлемо для работы за компьютером.

№ слайда 17 Видеокарта — это устройство, управляющее дисплеем и обеспечивающее вывод изображ
Описание слайда:

Видеокарта — это устройство, управляющее дисплеем и обеспечивающее вывод изображений на экран. Она определяет разрешающую способность дисплея и коли­чество отображаемых цветов. Сигналы, которые получает дисплей (числа, символы, изображения и сигналы синхронизации) формируются именно видеокартой.

№ слайда 18 Принцип работы: Видеокарта состоит из: • набора микросхем (или одной интегрирова
Описание слайда:

Принцип работы: Видеокарта состоит из: • набора микросхем (или одной интегрированной микро­схемы — видеоакселератора); • цифроаналогового преобразователя данных, находящих­ся в видеопамяти, в видеосигнал; • видеопамяти; • самой платы с разъёмами.

№ слайда 19 Основные пользовательские характеристики: В настоящее время насчитывается более
Описание слайда:

Основные пользовательские характеристики: В настоящее время насчитывается более 30 модификаций видеокарт, различающихся конструкцией, параметрами и стандартами. Классификация видеокарт по принятым стандартам приведена в таблице.

№ слайда 20
Описание слайда:

Презентация «Устройства отображения информации»
  • Информатика
Описание:

Презентация «Устройства отображения информации» воспроизводится с помощью мультимедийного проектора для сопровождения урока по одноименной теме (Лекция на тему «Устройства отображения информации. Дисплей (Монитор), Видеокарта»). Презентация создана в прикладной программе MS PowerPoint и является проектом доски.
