Конспект урока по информатике. «Основы визуального программирования. Интегрированная среда разработки Delphi»

Конспект урока по информатике. «Основы визуального программирования. Интегрированная среда разработки Delphi»

План разработки программы, №1

Цели:
- учить открывать и сохранять окно программы;
- познакомить с интерфейсом программы, с планом разработки программы;
- прививать любознательность;
- развитие логического мышления.
Оборудование: электронный учебник Delphi.

Ход урока

I Организация класса к уроку
II Актуализация прежних знаний
- Что вы можете сказать о среде программирования Pascal?
- Из каких элементов состоит окно программы?
- Какие операторы использовались при составлении программ?
- Как запускалась программа на выполнение?
III Сообщение темы урока
Основы визуального программирования.
Интегрированная среда разработки Delphi

План разработки программы, №1

IV Изучение нового материала
Визуальное программирование представляет собой процесс создания Windows-приложений, при котором возможно одновременно конструировать, изменять, отлаживать приложение, используя интегрированную среду разработки IDE (Integrated Development Environment). По сути, визуальное программирование – это единство двух взаимосвязанных процессов: наглядного конструирования типового Windows-окна приложения и написания кода.
Интегрированная среда разработки Delphi 6 представляет собой многооконную систему, определяемую настройками пользовательского интерфейса:

  • Главное окно (Delphi6 – Project I).

  • Окно Обозреватель дерева объектов (Object Tree View).

  • Окно Инспектора объектов (Object Inspector).

  • Окно Конструктора формы (Forml).

  • Окно Редактора кода (UnitI.pas).

  • и др.

Модуль служит для размещения кода программы пользователя.
Любая программа Delphi состоит из файла
проекта (*.dpr), одного или нескольких модулей (*.pas).
Имена в Delphi задаются латинскими буквами, цифрами и знаком подчеркивания.
Интерфейс Delphi. Элементы интерфейса. Главное окно/
Главное окно осуществляет основные функции управления проектом создаваемой программы и состоит из:

  • Строки заголовка

  • Строки меню

  • Панели инструментов

  • Палитры компонентов

Внимание.
Главное окно остается открытым все время работы IDE. Закрывая его, вы тем самым закрываете Delphi и все открытые в нем окна.

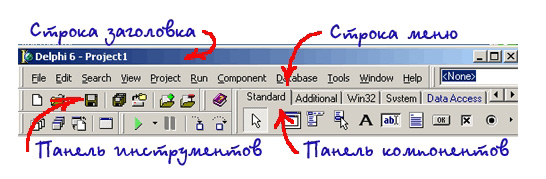

Главное окно


Строка заголовка главного окна отображает имя открытого в данный момент проекта.
По заголовку главного окна можно определить, в каком режиме открыт проект.


Текст заголовка

Режим работы

Delphi 6 – Project1

Редактирование

Delphi 6 – Project1 [Running]

Выполнение

Строка меню содержит команды, необходимые для разработки и тестирования приложений и используется так же, как любое стандартное Windows-меню.
Панель инструментов. Панель инструментов представляет собой набор кнопок для быстрого доступа к необходимой функции меню. На этой панели есть, в частности, кнопка сохранения проекта на диске, кнопка открытия проекта, кнопка запуска программы на выполнение.
Пользователь может изменить конфигурацию панели инструментов. Для этой цели используется окно пользовательских настроек, с помощью которого можно отображать, скрывать или менять положение на панели инструментов тех или иных инструментов.
Окно пользовательских настроек можно открыть, щелкнув правой кнопкой мыши на панели инструментов. С помощью  появившегося контекстного меню можно произвести необходимые настройки.
Палитра компонентов устроена в виде наборов пиктограмм. На палитре компонентов, представляющей собой множественные тематические страницы, располагаются визуальные и невизуальные компоненты вашей будущей программы. Они составляют библиотеку визуальных компонентов (VCL – Visual Component Library).
Примечание. Невизуальные компоненты видны только при проектировании приложения.

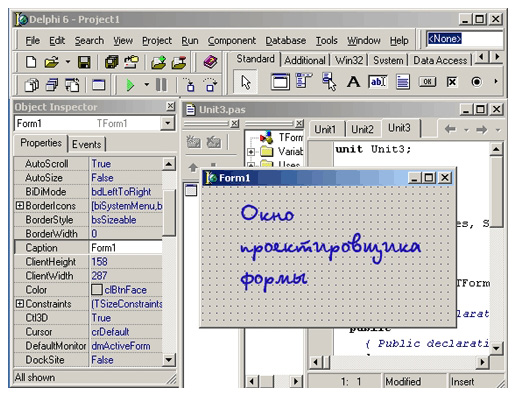

Окно проектировщика формы

Окно проектировщика формы – главное место, где происходит сборка программы из компонентов, содержащихся в палитре компонентов. Сама форма – это уже готовая к исполнению программа. В указанное место формы будет вставлен объект - экземпляр компонента выбранного типа.

Окно проектировщика формы

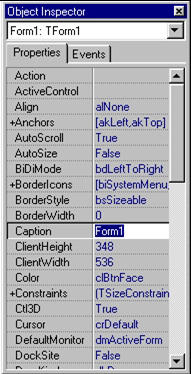

Окно инспектора объетов

Окно инспектора объетов

Окно инспектора объектов (Object Inspector) - отображает свойства, активизированного щелчком мыши какого-либо компонента или самой формы. Имя активизированного компонента находится под заголовком окна.
Это окно имеет две закладки – Свойства ( Properties) и События ( Еvents).
На первой закладке ( Properties) постоянно отображаются все доступные свойства выбранного компонента. В левой колонке содержится список, а в правой – текущие значения по умолчанию.
На второй закладке ( Events) отображаются возможные обработчики событий для выбранного компонента. В левой колонке - названия, а в правой - соответствующие свойства или процедуры.
Что же такое свойства и реакции на события?

Каждый объект в Delphi, даже само окно разрабатываемого приложения, имеют определенные свойства: цвет, размер, отображаемый текст и т.п.
Эти свойства можно менять еще до запуска проектируемой программы на выполнение. В зависимости от изменяемого свойства результат можно просматривать уже сразу.
Реакции на события, это результат произошедшего системного события, например, щелчок мыши, нажатие на кнопку, открытие окна и т.п. Реакцию на событие назначают программно, указывая список действий, которые необходимо произвести. Например, если пользователь выполняет клик по кнопке, производится копирование файла.

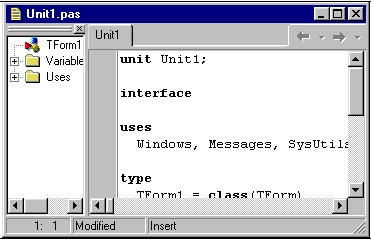

Окно редактора кодов


Окно Редактора кодов

По ходу работы система формирует в окне Редактора кодов текст программы на языке Object Pascal, связанной с формой.
После загрузки Delphi это окно спрятано за окном формы, и его можно увидеть, щелкнув на кнопке
Toggle Form/Unit в панели инструментов.

На момент первого запуска это окно имеет заголовок Unit1
В редакторе кода могут быть открыты сразу несколько файлов. Каждый открытый файл размещается на отдельной странице, а его название отображается на вкладке в верхней части.
Если в вашей программе три окна, то они будут взаимодействовать в процессе работы с тремя так называемыми модулями (Unit). Все эти модули и отображаются в редакторе.
В окне кода программист непосредственно пишет текстовую часть программы.
Текстовая часть разбивается на несколькие части, называемые процедурами и функциями, которые работают отдельно одна от другой.

Пользователь может дополнять текст программы самостоятельно или по предложению системы в момент размещения объектов в форме.
Внимание!
Никогда не изменяйте текст, который уже написан. Можно только добавлять текст программы, но остерегайтесь изменять уже существующий...

План разработки программы, №1

  • Открыть новый проект.

  • Разместить в форме следующие компоненты: метку Label и две кнопки Button

Form1





  • Выделить кнопку Button2, перейти в Object Inspector на страницу Properties (свойства), найти Caption (заголовок) и изменить заголовок Button2 на заголовок Выход.

  • Перейти на страницу Events (события) Object Inspector, найти событие OnClick, справа от него дважды щелкнуть мышкой. Оказавшись в коде программы, точнее, в заготовке процедуры кнопки Button2, надо написать лишь одну команду:

procedure TForm1.Button2Click(Sender: TObject);
begin
  Close;
end;


  • обязательно поставить точку с запятой после
    Close.

  • Сохранить проект под именем, например, Unit1.pas и Pr1.dpr.

  • Запустить программу, затем закрыть окно проекта кнопкой Выход.

  • Выделить форму, в Object Inspector в свойстве Caption заменить слово Form1 на Проект-1. Это и будет заголовком основного окна программы.

  • Выделить кнопку Button1, найти в Object Inspector свойство Caption и заменить слово Button1 на название копки Приветствие. При необходимости увеличить длину кнопки.

  • Перейти на страницу Events (события) Object Inspector и найти OnClick, справа от него дважды щелкнуть мышкой. Попав в код программы, но теперь в процедуру кнопки Button1, надо написать следующий код:

Label1.Caption:=‘Первые успехи!’;

  • Сохранить проект окончательно, запустить и протестировать его.

Краткое описание плана разработки программы, №1

В этом разделе показано, как можно кратко описать план разработки программы.
Для краткости в дальнейшем будем использовать этот способ записи.

1. Открыть новый проект.

2. Разместить в форме следующие компоненты: метку
Label и две кнопки Button.

Form2




3. Выполнить следующие действия:


Выделенный объект

Вкладка окна
Object Inspector

Имя свойства/
Имя события

Значение/Действие

Button2

Properties

Caption

 Выход



Events

OnClick

Close;

4. Сохранить проект под именем, например, Unit1.pas и Pr1.dpr.

5. Запустить программу, затем закрыть окно проекта кнопкой
Выход.

6. Выполнить следующие действия:


Выделенный объект

Вкладка окна
Object Inspector

Имя свойства/
Имя события

Значение/Действие

Form1

Properties

Caption

Проект-1

Button1

Properties

Caption

Приветствие



Events

OnClick

Label1.Caption:=‘Первые успехи!’;

7. Сохранить проект, запустить и протестировать его.
Задание для самостоятельного выполнения



Задание

Подсказка

1

Сделать шрифт выводимой реплики "Первые успехи!" отличным от стандартного по виду, цвету и размеру.

В Object Inspector дважды щелкнуть справа от названия свойства Font.

2

Заменить вид кнопки Выход на более привлекательный.

Для замены кнопки надо удалить существующую, а другую найти в палитре компонентов на вкладке Additional. Она самая левая, называется BitBtn. Затем изменить ее вид с помощью свойства Kind.

3

Сделать так, чтобы после нажатия кнопки Приветствие на экране  появлялось сообщение "Первые и не последние!".

Изменить значение свойств Caption метки Label1 при реакции кнопки Button1 на событие OnClick.

4

Запустить исполняемый файл Pr1.exe не в среде Delphi, а в Windows.

Запустить исполняемый файл Pr1.exe не в среде Delphi, а в Windows.

Листинг программы, №1
Для самоконтроля ниже приводится базовый текст программы.


unit Unit1;

interface

uses
Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs,
StdCtrls, Buttons;

type
TForm1 = class(TForm)
Label1: TLabel;
Button1: TButton;
BitBtn1: TBitBtn;
procedure Button1Click(Sender: TObject);
private
{ Private declarations }
public
{ Public declarations }
end;

var
Form1: TForm1;

implementation

{$R *.DFM}

procedure TForm1.Button1Click(Sender: TObject);
begin
Label1.Caption:='
Первые и не последние!';
end;

end.

VII Итог урока
Как запустить программу?
Из каких компонентов состоит окно программы?
С какими компонентами познакомились?
В чем отличие невизуальных от визуальных компонентов?
С помощью какого свойства меняется заголовок у компонента?
Что же такое свойства и реакции на события?
Проекты сохраняются в одном файле или нет?
VIII Домашнее задание
Знать из каких элементов состоит окно программы.
