Конспект урока «Пространственная дискретизация» 9 класс

Документы в архиве:

32.5 КБ avtor.doc
2.11 КБ Пространственная дискретизация.mtf
1.26 МБ Пространственная дискретизация.pptx
48.46 КБ Урок 1.1 (1).docx

Название документа avtor.doc

Автор: Кузьмин Андрей Викторович

Должность: учитель информатики

Образовательное учреждение: МОБУ Лицей имени героя Советского Союза В.В.Гусева

г. Рошаль Московская область

E-mail: kavv65@gmail.ru


Тема урока: «Пространственная дискретизация»

Предмет: Информатика и ИКТ

Класс: 9

Основные понятия:

  • аналоговое представление информации;

  • цифровое представление информации;

  • пространственная дискретизация;

  • пиксель;

  • разрешающая способность;

  • качество растрового изображения

  • глубина цвета;

.Оборудование: компьютерный класс, программы Paint, Microsoft Office Word, задания к уроку в электронном виде

Тип урока: урок формирования новых знаний и умений.

Методы обучения по характеру познавательной деятельности:

  • Объяснительно-иллюстративный (формы: словесные, наглядные)

  • Репродуктивный (формы: практические, логические).

Оборудование урока:

  • компьютеры;

  • проектор;

  • экран (интерактивная доска);

  • учебник – Информатика. Учебник для 9 класса. Н.Д. Угринович;

  • тестирующая программа с автоматической проверкой ответов учащихся (MyTest)

ЦОР

  • Видеопрезентация «Правила поведения ы кабинете информатики».

  • презентация “Пространственная дискретизация».

ЭОР

  • тестирующая программа с автоматической проверкой ответов учащихся (MyTest)

Название документа Пространственная дискретизация.pptx

Пространственная дискретизация Презентация подготовлена Учителем информатики ...
Передача восприятия мира в виде графики Рисунок первобытного художника, Испан...
Передача восприятия мира в виде графики Фрагмент амфоры с изображением выборо...
Передача восприятия мира в виде графики «Монна Лиза» Леонардо да Винчи «Возне...
Передача восприятия мира в виде графики Мозаичная техника
Представление графической информации Графическая информация может быть предст...
Пространственная дискретизация Графическое изображение из аналоговой (непреры...
Растровое изображение Пиксель – минимальный участок изображения для которого ...
Основные понятия Пиксель –минимальный участок изображения. В результате прост...
Сканирование Пространственная дискретизация непрерывных изображений, хранящих...
Разрешающая способность Разрешающая способность растрового изображения опреде...
Качество растрового изображения Качество растровых изображений, полученных в ...
Оптическое и аппаратное разрешение Сканирование производится путем перемещени...
Глубина цвета В процессе дискретизации могут использоваться различные палитры...
Глубина цвета Количество информации, которое используется для кодирования цве...
Глубина цвета и количество цветов в палитре Глубина цвета ,I(бит) Количество ...
Домашнее задание §1.1.1
1 из 17

Описание презентации по отдельным слайдам:

№ слайда 1 Пространственная дискретизация Презентация подготовлена Учителем информатики МОБ
Описание слайда:

Пространственная дискретизация Презентация подготовлена Учителем информатики МОБУ Лицея Кузьминым А. В.

№ слайда 2 Передача восприятия мира в виде графики Рисунок первобытного художника, Испания
Описание слайда:

Передача восприятия мира в виде графики Рисунок первобытного художника, Испания Сцены жизни фараона, древнеегипетская настенная роспись

№ слайда 3 Передача восприятия мира в виде графики Фрагмент амфоры с изображением выборов.
Описание слайда:

Передача восприятия мира в виде графики Фрагмент амфоры с изображением выборов. Древняя Греция, V век до н.э. Фреска «Афинская школа». Рафаэль, 1509 г.

№ слайда 4 Передача восприятия мира в виде графики «Монна Лиза» Леонардо да Винчи «Вознесен
Описание слайда:

Передача восприятия мира в виде графики «Монна Лиза» Леонардо да Винчи «Вознесение девы Марии» Франческо Боттичини

№ слайда 5 Передача восприятия мира в виде графики Мозаичная техника
Описание слайда:

Передача восприятия мира в виде графики Мозаичная техника

№ слайда 6 Представление графической информации Графическая информация может быть представл
Описание слайда:

Представление графической информации Графическая информация может быть представлена в аналоговой или дискретной форме. Примером аналоговой информации может служить живописное полотно, цвет которого меняется непрерывно, а дискретного – изображение напечатанное с помощью струйного принтера, состоящее из отдельных точек разного цвета Дискретная Аналоговая

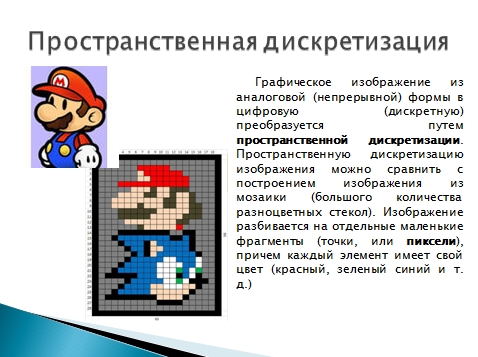

№ слайда 7 Пространственная дискретизация Графическое изображение из аналоговой (непрерывно
Описание слайда:

Пространственная дискретизация Графическое изображение из аналоговой (непрерывной) формы в цифровую (дискретную) преобразуется путем пространственной дискретизации. Пространственную дискретизацию изображения можно сравнить с построением изображения из мозаики (большого количества разноцветных стекол). Изображение разбивается на отдельные маленькие фрагменты (точки, или пиксели), причем каждый элемент имеет свой цвет (красный, зеленый синий и т. д.)

№ слайда 8 Растровое изображение Пиксель – минимальный участок изображения для которого нез
Описание слайда:

Растровое изображение Пиксель – минимальный участок изображения для которого независимым образом можно задать цвет. В результате пространственной дискретизации графическая информация представленная в виде растрового изображения, которое формируется из определенного количества строк, которые в свою очередь, содержат определенное количество точек.

№ слайда 9 Основные понятия Пиксель –минимальный участок изображения. В результате простран
Описание слайда:

Основные понятия Пиксель –минимальный участок изображения. В результате пространственной дискретизации графическая информация представляется в виде растрового изображения видеопиксель― наименьший элемент изображения на экране; пиксель ― отдельный элемент растрового изображения; точка ― наименьший элемент, создаваемый принтером.

№ слайда 10 Сканирование Пространственная дискретизация непрерывных изображений, хранящихся
Описание слайда:

Сканирование Пространственная дискретизация непрерывных изображений, хранящихся на бумаге, кино- и фотопленке, может быть осуществлена путем сканирования. В настоящее время все большее распространение получают цифровые фото и видеокамеры, которые фиксируют изображение в дискретной форме. Дискретная Аналоговая

№ слайда 11 Разрешающая способность Разрешающая способность растрового изображения определяе
Описание слайда:

Разрешающая способность Разрешающая способность растрового изображения определяется количеством точек по вертикали и горизонтали на единицу длины изображения Чем меньше размер точки, тем больше разрешающая способность (так как больше количество строк и точек в строке) и, соответственно, выше качество изображения. Величина разрешающей способности обычно выражается в dpi (dot per inch – точек на дюйм), т. е. в количестве точек в полосе изображения длиной один дюйм (1 дюйм  2,54 см).

№ слайда 12 Качество растрового изображения Качество растровых изображений, полученных в рез
Описание слайда:

Качество растрового изображения Качество растровых изображений, полученных в результате сканирования зависит от разрешающей способности сканера, которую производители указывают двумя числами (например 1200 х 2400 dpi).

№ слайда 13 Оптическое и аппаратное разрешение Сканирование производится путем перемещения п
Описание слайда:

Оптическое и аппаратное разрешение Сканирование производится путем перемещения полоски светочувствительных элементов вдоль изображения. Первое число является оптическим разрешением сканера и определяется количеством светочувствительных элементов на одном дюйме полоски. Второе число является аппаратным разрешением и является количеством «микрошагов», которое может сделать полоска светочувствительных элементов, перемещаясь на один дюйм вдоль изображения.

№ слайда 14 Глубина цвета В процессе дискретизации могут использоваться различные палитры цв
Описание слайда:

Глубина цвета В процессе дискретизации могут использоваться различные палитры цветов , т. е. наборы тех цветов, которые могут принимать точки изображения. Каждый цвет можно рассматривать как возможное состояние точки. Количество цветов N в палитре и количество информации I, необходимое для кодирования цвета каждой точки, связаны между собой и могут быть вычислены по формуле: В простейшем случае (черно-белое изображение без градаций серого цвета) палитра состоит всего из двух цветов (черного и белого). Каждая точка экрана может принимать одно из двух состояний («черная» или «белая»). По формуле можно вычислить, какое количество информации необходимо, чтобы закодировать цвет каждой точки:

№ слайда 15 Глубина цвета Количество информации, которое используется для кодирования цвета
Описание слайда:

Глубина цвета Количество информации, которое используется для кодирования цвета точки изображения, называется глубиной цвета. Наиболее распространенными значениями глубины цвета при кодировании цветных изображений являются 8, 16 или 24 бита на точку. Зная глубину цвета, по формуле можно вычислить количество цветов в палитре

№ слайда 16 Глубина цвета и количество цветов в палитре Глубина цвета ,I(бит) Количество цве
Описание слайда:

Глубина цвета и количество цветов в палитре Глубина цвета ,I(бит) Количество цветов в палитре,N 8 28=256 16 216=65 536 24 224=16 777 216

№ слайда 17 Домашнее задание §1.1.1
Описание слайда:

Домашнее задание §1.1.1

Название документа Урок 1.1 (1).docx

Уроки по информатике в лицее 9-е классы

2013/14 уч. год


Урок 1.1 (1)

Тема урока: Техника безопасности в кабинете информатики. Кодирование графической информации. Пространственная дискретизация.

Цели урока:

  • Образовательная:

  1. ознакомиться с правилами безопасного поведения в кабинете информатики.

  2. изучение способов представления графической информации, понятия пикселя, основных характеристик представления графической информации.

  • Развивающая:

  1. продолжить развитие познавательных психических и эмоционально-волевых процессов: внимание, память, воображение.

  • Воспитательная:

  1. внимательность,

  2. аккуратность,

  3. интерес к предмету.

Тип урока:

  • урок формирования новых знаний и умений.

Методы обучения по характеру познавательной деятельности:

  • Объяснительно-иллюстративный (формы: словесные, наглядные)

  • Репродуктивный (формы: практические, логические).

Оборудование урока:

  • компьютеры;

  • проектор;

  • экран (интерактивная доска);

  • учебник – Информатика. Учебник для 9 класса. Н.Д. Угринович;

  • тестирующая программа с автоматической проверкой ответов учащихся (MyTest)

ЦОР

  • Видеопрезентация «Правила поведения ы кабинете информатики».

  • презентация “Пространственная дискретизация».

ЭОР

  • тестирующая программа с автоматической проверкой ответов учащихся (MyTest)

Основные понятия:

  • аналоговое представление информации;

  • цифровое представление информации;

  • пространственная дискретизация;

  • пиксель;

  • разрешающая способность;

  • качество растрового изображения

  • глубина цвета;

План урока:

  1. Организационный момент.

  2. Вводный инструктаж.

  3. Изучение нового материала.

  4. Закрепление нового материала.

  5. Первичный контроль результатов учебной деятельности.

  6. Домашнее задание.

  7. Подведение итогов урока. Рефлексия.

Ход урока

Организационный момент.

Приветствие учащихся. Проверка присутствующих, объявление темы и принципа работы на уроке.

Вводный инструктаж.

Проведение вводного инструктажа по технике безопасности и правилам поведения в компьютерном классе. (Видеопрезентация «Правила поведения ы кабинете информатики»).

Изучение нового материала.

С давних времен люди стремились передать свое восприятие мира в виде рисунка, картины. Ребята, обратите внимание на доску.

Слайды 2-4.

Некоторые техники создания изображений появились за много веков до появления компьютера, во многих из них изображение строится из дискретных элементов. Во-первых, это такие направления искусства, как мозаика, витражи, вышивка. Во-вторых, это рисование «по клеточкам» — эффективный способ переноса изображения с подготовительного картона на стену, предназначенную для фрески. Суть этого метода заключается в следующем. Картон и стена, на которую будет переноситься рисунок, покрываются равным количеством клеток, затем фрагмент рисунка из каждой клетки картона тождественно изображается в соответствующей клетке стены.

Слайд 5

Графическая информация может быть представлена в аналоговой и дискретной формах. Аналоговая – непрерывная форма. Дискретная – цифровая форма. Преобразование информации из аналоговой формы в цифровую называется пространственной дискретизацией. Изображение разбивается на отдельные точки – пиксели.

Слайд 6

Графическое изображение из аналоговой (непрерывной) формы в цифровую (дискретную) преобразуется путем пространственной дискретизации. Пространственную дискретизацию изображения можно сравнить с построением изображения из мозаики (большого количества разноцветных стекол). Изображение разбивается на отдельные маленькие фрагменты (точки, или пиксели), причем каждый элемент имеет свой цвет (красный, зеленый синий и т. д.)

Слайд 7

Пиксель – минимальный участок изображения для которого независимым образом можно задать цвет.

В результате пространственной дискретизации графическая информация представленная в виде растрового изображения, которое формируется из определенного количества строк, которые в свою очередь, содержат определенное количество точек.

Слайд 8.

В компьютерной графике термин «пиксель», вообще говоря, может обозначать разные понятия:

наименьший элемент изображения на экране компьютера;

отдельный элемент растрового изображения;

точка изображения, напечатанного на принтере.

Поэтому, чтобы избежать путаницы, будем пользоваться следующей терминологией:

видеопиксель — наименьший элемент изображения на экране;

пиксель — отдельный элемент растрового изображения;

точка — наименьший элемент, создаваемый принтером.

Слайд 9.

Пространственная дискретизация непрерывных изображений, хранящихся на бумаге, фото- и кинопленке, может быть осуществлена путем сканирования. В настоящее время все большее распространение получают цифровые фото- и видеокамеры, которые фиксируют изображения сразу в дискретной форме.

Слайд 10.

Разрешающая способность. Важнейшей Характеристикой качества растрового изображения является разрешающая способность

Разрешающая способность растрового изображения определяется количеством точек как по горизонтали, так и по вертикали на единицу длины изображения.

Чем меньше размер точки, тем больше разрешающая способность (больше строк растра и точек в строке) и, соответственно, выше качество изображения. Величина разрешающей способности обычно выражается в dpi (dot per inch - точек на дюйм), т. е. в количестве точек в полоске изображения длиной один дюйм (1 дюйм = 2,54 см)

Качество растровых изображений, полученных в результате сканирования, зависит от разрешающей способности сканера, которую производители указывают двумя числами (например, 1200 х 2400 dpi).

Слайд 11.

Сканирование производится путем перемещения полоски светочувствительных элементов вдоль изображения. Первое число является оптическим разрешением сканера и определяется количеством светочувствительных элементов на одном дюйме полоски. Второе число является аппаратным разрешением; оно определяется количеством "микрошагов", которое может сделать полоска светочувствительных элементов, перемещаясь на один дюйм вдоль изображения.

Слайды 12,13.

Глубина цвета. В процессе дискретизации могут использоваться различные палитры цветов, т. е. наборы цветов, в которые могут быть окрашены точки изображения. Каждый цвет можно рассматривать как возможное состояние точки. Количество цветов N в палитре и количество информации I, необходимое для кодирования цвета каждой точки, связаны между собой и могут быть вычислены по формуле:

N=2I

В простейшем случае (черно-белое изображение без градаций серого цвета) палитра цветов состоит всего из двух цветов (черного и белого). Каждая точка экрана может принимать одно из двух состояний - "черная" или "белая", следовательно, по формуле (1.1) можно вычислить, какое количество информации необходимо, чтобы закодировать цвет каждой точки:

2 = 2I => 21 = 2I => I = 1 бит.

Количество информации, которое используется для кодирования цвета точки изображения, называется глубиной цвета.

Наиболее распространенными значениями глубины цвета при кодировании цветных изображений являются 4, 8, 16 или 24 бита на точку. Зная глубину цвета, по формуле N=2I можно вычислить количество цветов в палитре.

Слайды 14,15.

Глубина цвета и количество цветов в палитре

Глубина цвета, I (битов)

Количество цветов в палитре, N

4

24=16

8

28 = 256

16

216=65 536

24

224= 16 777 216

Слайд 16.

Закрепление нового материала.

Контрольные вопросы:

  1. Назовите виды представления графической информации.

  • Аналоговый (непрерывный);

  • Дискретный (цифровой).

  1. В чем состоит суть метода пространственной дискретизации (ПД)?

  • ПД – процесс преобразования аналоговой графики в цифровую форму в результате которого исходное изображение разбивается на отдельные точки определенного цвета;

  1. Какой тип изображения будет получен в результате пространственной дискретизации?

  • Растровое изображение

  1. Что такое пиксель?

  • Пиксель – минимальный участок изображения для которого независимым образом можно задать цвет.

  1. Какой аппаратный метод может быть применен для пространственной дискретизации?

  • Сканирование.

  1. Чем определяется разрежающая способность растрового изображения?

  • количеством точек по вертикали и горизонтали на единицу длины изображения

  1. Укажите параметры растрового изображения.

  • Количество точек по вертикали на количество точек по горизонтали на единицу длины (дюйм).

  1. Указано разрешение сканера 1200х2400 dpi. Поясните что определяют цифровые показатели?

  • 1200 – оптическое разрешение определяется количеством светочувствительных элементов на одном дюйме полоски.

  • 2400 – аппаратное разрешение определяется количеством "микрошагов", которое может сделать полоска светочувствительных элементов, перемещаясь на один дюйм вдоль изображения.

  1. Дайте определение глубины цвета.

  • Количество информации, которое используется для кодирования цвета точки изображения, называется глубиной цвета.

  1. Сколько цветов в палитре при значении глубины цвета = 4?

  • 24=16

А теперь решим несколько задач:

  1. Растровый графический файл содержит черно-белое изображение (без градаций серого) размером 100х100 точек. Какой объем памяти требуется для хранения этого файла?

  • 1000 бит;

  • 10000 бит;

  • 10000 байт.

  1. Растровый файл, содержащий черно-белый (без оттенков серого) квадратный рисунок, имеет объем 200 байт. Рассчитайте размер стороны квадрата (в пикселях).

  • 15;

  • 40;

  • 1000.

  1. Объем изображения, размером 40х50 пикселей, составляет 2000 байт. Изображение использует:

  • 8 цветов;

  • 256 цветов;

  • 16777216 цветов.

  1. Известно, что видеопамять компьютера имеет объем 512 Кбайт. Разрешающая способность экрана 640 на 200 пикселей. Сколько страниц экрана одновременно разместится в видеопамяти при палитре из 8 цветов;16 цветов;256 цветов?

  • 512 Кбайт = 512 х 210 = 512 х 1024 = 524 288 байт. 524 288 х 8 = 4 194 304 бит – объем видеопамяти.

  • 640 х 200 х 8 = 1 024 000 объем видеостраницы при палитре из 8 цветов. 4 194 304 / 1 024 000 = 4,096 страницы.

  • 640 х 200 х 16 = 2 048 000 объем видеостраницы при палитре из 16 цветов. 4 194 304 / 2 048 000 = 2,048 страниц.

  • 1,024 страниц

  1. Используются графические режимы с глубинами цвета 8, 16, 24 и 32 бита. Вычислить объемы видеопамяти, необходимые для реализации данных глубин цвета при различных разрешающих способностях экрана (800 х 600, 1024 х 768, 1152 х 864).

  • Всего точек на экране (разрешающая способность): 640 * 480 = 307200

  • Необходимый объем видеопамяти V= 4 бит * 307200 = 1228800 бит = 153600 байт = 153600 /1024 = 150 Кбайт.

  • Аналогично рассчитывается необходимый объем видеопамяти для других графических режимов.

Режим экрана

Глубина цвета (бит на точку)

4

8

16

24

32

640 на 480

150 Кб

300 Кб

600 Кб

900 Кб

1,2 Мб

800 на 600

234 Кб

469 Кб

938 Кб

1,4 Мб

1,8 Мб

1024 на 768

384 Кб

768 Кб

1,5 Мб

2,25 Мб

3 Мб

1280 на 1024

640 Кб

1,25 Мб

2,5 Мб

3,75 Мб

5 Мб

Первичный контроль результатов учебной деятельности.

Фронтальное тестирование с использованием программного комплекса MyTest.

Домашнее задание.

§ 1.1.1

5


Конспект урока «Пространственная дискретизация» 9 класс
  • Информатика
Описание:

Цели урока:

Образовательная:

ознакомиться с правилами безопасного поведения в кабинете информатики.

изучение способов представления графической информации, понятия пикселя, основных характеристик представления графической информации.

Развивающая:

продолжить развитие познавательных психических и эмоционально-волевых процессов: внимание, память, воображение.

Воспитательная:

внимательность,

аккуратность,

интерес к предмету.

Тип урока:

  • урок формирования новых знаний и умений.

Методы обучения по характеру познавательной деятельности:

  • Объяснительно-иллюстративный (формы: словесные, наглядные)
  • Репродуктивный (формы: практические, логические).

Оборудование урока:

  • компьютеры;
  • проектор;
  • экран (интерактивная доска);
  • учебник – Информатика. Учебник для 9 класса. Н.Д. Угринович;
  • тестирующая программа с автоматической проверкой ответов учащихся (MyTest)

ЦОР

  • Видеопрезентация «Правила поведения ы кабинете информатики».
  • презентация “Пространственная дискретизация».

ЭОР

  • тестирующая программа с автоматической проверкой ответов учащихся (MyTest)

Основные понятия:

  • аналоговое представление информации;
  • цифровое представление информации;
  • пространственная дискретизация;
  • пиксель;
  • разрешающая способность;
  • качество растрового изображения
  • глубина цвета;

План урока:

  • Организационный момент.
  • Вводный инструктаж.
  • Изучение нового материала.
  • Закрепление нового материала.
  • Первичный контроль результатов учебной деятельности.
  • Домашнее задание.
  • Подведение итогов урока. Рефлексия.

Ход урока

Организационный момент.

Приветствие учащихся. Проверка присутствующих, объявление темы и принципа работы на уроке.

Вводный инструктаж.

Проведение вводного инструктажа по технике безопасности и правилам поведения в компьютерном классе. (Видеопрезентация «Правила поведения ы кабинете информатики»).

Изучение нового материала.

С давних времен люди стремились передать свое восприятие мира в виде рисунка, картины. Ребята, обратите внимание на доску.

Слайды 2-4

Некоторые техники создания изображений появились за много веков до появления компьютера, во многих из них изображение строится из дискретных элементов. Во-первых, это такие направления искусства, как мозаика, витражи, вышивка. Во-вторых, это рисование «по клеточкам» — эффективный способ переноса изображения с подготовительного картона на стену, предназначенную для фрески. Суть этого метода заключается в следующем. Картон и стена, на которую будет переноситься рисунок, покрываются равным количеством клеток, затем фрагмент рисунка из каждой клетки картона тождественно изображается в соответствующей клетке стены.

Слайд 5

Графическая информация может быть представлена в аналоговой и дискретной формах. Аналоговая – непрерывная форма. Дискретная – цифровая форма. Преобразование информации из аналоговой формы в цифровую называется пространственной дискретизацией. Изображение разбивается на отдельные точки – пиксели.

Слайд 6

Графическое изображение из аналоговой (непрерывной) формы в цифровую (дискретную) преобразуется путем пространственной дискретизации. Пространственную дискретизацию изображения можно сравнить с построением изображения из мозаики (большого количества разноцветных стекол). Изображение разбивается на отдельные маленькие фрагменты (точки, или пиксели), причем каждый элемент имеет свой цвет (красный, зеленый синий и т.д.)

Слайд 7

Пиксель – минимальный участок изображения для которого независимым образом можно задать цвет.

В результате пространственной дискретизации графическая информация представленная в виде растрового изображения, которое формируется из определенного количества строк, которые в свою очередь, содержат определенное количество точек.

Слайд 8

В компьютерной графике термин «пиксель», вообще говоря, может обозначать разные понятия:

наименьший элемент изображения на экране компьютера;

отдельный элемент растрового изображения;

точка изображения, напечатанного на принтере.

Поэтому, чтобы избежать путаницы, будем пользоваться следующей терминологией:

видеопиксель — наименьший элемент изображения на экране;

пиксель — отдельный элемент растрового изображения;

точка — наименьший элемент, создаваемый принтером.

Слайд 9

Пространственная дискретизация непрерывных изображений, хранящихся на бумаге, фото- и кинопленке, может быть осуществлена путем сканирования. В настоящее время все большее распространение получают цифровые фото- и видеокамеры, которые фиксируют изображения сразу в дискретной форме.

Слайд 10

Разрешающая способность. Важнейшей Характеристикой качества растрового изображения является разрешающая способность

Разрешающая способность растрового изображения определяется количеством точек как по горизонтали, так и по вертикали на единицу длины изображения.

Чем меньше размер точки, тем больше разрешающая способность (больше строк растра и точек в строке) и, соответственно, выше качество изображения. Величина разрешающей способности обычно выражается в dpi (dot per inch - точек на дюйм), т. е. в количестве точек в полоске изображения длиной один дюйм (1 дюйм = 2,54 см)

Качество растровых изображений, полученных в результате сканирования, зависит от разрешающей способности сканера, которую производители указывают двумя числами (например, 1200 х 2400 dpi).

Слайд 11

Сканирование производится путем перемещения полоски светочувствительных элементов вдоль изображения. Первое число является оптическим разрешением сканера и определяется количеством светочувствительных элементов на одном дюйме полоски. Второе число является аппаратным разрешением; оно определяется количеством "микрошагов", которое может сделать полоска светочувствительных элементов, перемещаясь на один дюйм вдоль изображения.

Слайды 12,13

Глубина цвета. В процессе дискретизации могут использоваться различные палитры цветов, т. е. наборы цветов, в которые могут быть окрашены точки изображения. Каждый цвет можно рассматривать как возможное состояние точки. Количество цветов N в палитре и количество информации I, необходимое для кодирования цвета каждой точки, связаны между собой и могут быть вычислены по формуле:

N=2I

В простейшем случае (черно-белое изображение без градаций серого цвета) палитра цветов состоит всего из двух цветов (черного и белого). Каждая точка экрана может принимать одно из двух состояний - "черная" или "белая", следовательно, по формуле (1.1) можно вычислить, какое количество информации необходимо, чтобы закодировать цвет каждой точки:

2 = 2I => 21 = 2I => I = 1 бит.

Количество информации, которое используется для кодирования цвета точки изображения, называется глубиной цвета.

Наиболее распространенными значениями глубины цвета при кодировании цветных изображений являются 4, 8, 16 или 24 бита на точку. Зная глубину цвета, по формуле N=2I можно вычислить количество цветов в палитре.

Слайды 14,15

Глубина цвета и количество цветов в палитре

Глубина цвета, I (битов)

Количество цветов в палитре, N

4

24=16

8

28 = 256

16

216=65 536

24

224= 16 777 216

Слайд 16

Закрепление нового материала.

Контрольные вопросы:

Назовите виды представления графической информации.

  • Аналоговый (непрерывный);
  • Дискретный (цифровой).

В чем состоит суть метода пространственной дискретизации (ПД)?

  • ПД – процесс преобразования аналоговой графики в цифровую форму в результате которого исходное изображение разбивается на отдельные точки определенного цвета;

Какой тип изображения будет получен в результате пространственной дискретизации?

  • Растровое изображение

Что такое пиксель?

  • Пиксель – минимальный участок изображения для которого независимым образом можно задать цвет.

Какой аппаратный метод может быть применен для пространственной дискретизации?

  • Сканирование.

Чем определяется разрежающая способность растрового изображения?

  • …количеством точек по вертикали и горизонтали на единицу длины изображения

Укажите параметры растрового изображения.

  • Количество точек по вертикали на количество точек по горизонтали на единицу длины (дюйм).

Указано разрешение сканера 1200х2400 dpi. Поясните что определяют цифровые показатели?

  • 1200 – оптическое разрешение определяется количеством светочувствительных элементов на одном дюйме полоски.
  • 2400 – аппаратное разрешение определяется количеством "микрошагов", которое может сделать полоска светочувствительных элементов, перемещаясь на один дюйм вдоль изображения.

Дайте определение глубины цвета.

  • Количество информации, которое используется для кодирования цвета точки изображения, называется глубиной цвета.

Сколько цветов в палитре при значении глубины цвета = 4?

  • 24=16

А теперь решим несколько задач:

Растровый графический файл содержит черно-белое изображение (без градаций серого) размером 100х100 точек. Какой объем памяти требуется для хранения этого файла?

  • 1000 бит;
  • 10000 бит;
  • 10000 байт.

Растровый файл, содержащий черно-белый (без оттенков серого) квадратный рисунок, имеет объем 200 байт. Рассчитайте размер стороны квадрата (в пикселях).

  • 15;
  • 40;
  • 1000.

Объем изображения, размером 40х50 пикселей, составляет 2000 байт. Изображение использует:

  • 8 цветов;
  • 256 цветов;
  • 16777216 цветов.

Известно, что видеопамять компьютера имеет объем 512 Кбайт. Разрешающая способность экрана 640 на 200 пикселей. Сколько страниц экрана одновременно разместится в видеопамяти при палитре из 8 цветов;16 цветов;256 цветов?

  • 512 Кбайт = 512 х 210 = 512 х 1024 = 524 288 байт. 524 288 х 8 = 4 194 304 бит – объем видеопамяти.
  • 640 х 200 х 8 = 1 024 000 объем видеостраницы при палитре из 8 цветов. 4 194 304 / 1 024 000 = 4,096 страницы.
  • 640 х 200 х 16 = 2 048 000 объем видеостраницы при палитре из 16 цветов. 4 194 304 / 2 048 000 = 2,048 страниц.
  • 1,024 страниц

Используются графические режимы с глубинами цвета 8, 16, 24 и 32 бита. Вычислить объемы видеопамяти, необходимые для реализации данных глубин цвета при различных разрешающих способностях экрана (800 х 600, 1024 х 768, 1152 х 864).

  • Всего точек на экране (разрешающая способность): 640 * 480 = 307200
  • Необходимый объем видеопамяти V= 4 бит * 307200 = 1228800 бит = 153600 байт = 153600 /1024 = 150 Кбайт.
  • Аналогично рассчитывается необходимый объем видеопамяти для других графических режимов.

Режим экрана

Глубина цвета (бит на точку)

4

8

16

24

32

640 на 480

150 Кб

300 Кб

600 Кб

900 Кб

1,2 Мб

800 на 600

234 Кб

469 Кб

938 Кб

1,4 Мб

1,8 Мб

1024 на 768

384 Кб

768 Кб

1,5 Мб

2,25 Мб

3 Мб

1280 на 1024

640 Кб

1,25 Мб

2,5 Мб

3,75 Мб

5 Мб

Первичный контроль результатов учебной деятельности.

Фронтальное тестирование с использованием программного комплекса MyTest.

Домашнее задание.



dop.pngДополнительно:

Демонстрационный материал к уроку «Пространственная дискретизация» (17 слайдов)

Слайд 7


Слайд 10


Автор Кузьмин Андрей Викторович
Дата добавления 30.09.2013
Раздел Информатика
Подраздел
Просмотров 6156
Номер материала 342
Скачать свидетельство о публикации

Оставьте свой комментарий:

Введите символы, которые изображены на картинке:

Получить новый код
* Обязательные для заполнения.


Комментарии:

↓ Показать еще коментарии ↓
