Лабораторно-практическая работа №18 «Microsoft Word. Редактор формул Microsoft Equation 3.0»

Документы в архиве:

149.5 КБ ТР_Редактор формул.doc

Название документа ТР_Редактор формул.doc

Практикум «Редактор формул Microsoft Equation 3.0»

Word 2003

Выполнив данную практическую работу, вы научитесь:

  • Как создавать формулы в Word, используя встроенный редактор формул Microsoft Equation 3.0.

  • Познакомитесь с различными наборами для создания математических, химических формул.

  • Размещать на панели инструментов дополнительной кнопки.


Упражнение

Создать карточку с заданием по математике по теме: «Системы неравенств с одной переменной»


Решить систему неравенств















  1. Запустите Редактор формул. Для этого выполните команду главного меню: [Вставка-Объект...], выберите тип объекта Microsoft Equation 3.0. Аналогично тому, как мы работали с WordArt, вы увидите новую строку меню, панель инструментов и место, зарезервированное под формулу с мигающим курсором.







  1. Пhello_html_2ecc1073.jpgросмотрите панель инструментов и создайте формулу-Главное, определить последовательность набора формулы. Панель инструментов работает таким образом, что включение одной кнопки активизирует целую группу близких по тематике кнопок. Для создания предложенной формулы, выполните следующие действия.

    • Возвращение Активизируйте кнопку, отвечающую за ввод скобок и выберите фигурную скобку.

    • Наберите первое неравенство системы. Все числа, переменные и знаки введите с клавиатуры. Средствами Редактора формул воспользуйтесь только для набора дроби.

    • Для набора дроби активизируйте кнопку, отвечающую за ввод дроби hello_html_m3af27a46.jpgи выберите соответствующий тип дроби.

    • Пhello_html_27287bb8.jpgеремещаться между числителем и знаменателем можно при помощи клавиш управления курсором клавиатуры или щелчком мыши устанавливать текстовый курсор в нужное место.

    • Для набора знака умножения воспользуйтесь кнопкой

    • После того, как дробь набрана, переместите курсор вправо кнопками управления курсором или щелкните мышью правее дроби (курсор изменит свой размер) и продолжите набор неравенства.

    • Когда первое неравенство будет набрано, нажмите клавишу {Enter} для того, чтобы перейти ко второй строке внутри
      фигурных скобок.

    • Аналогично наберите второе неравенство.

    • Если и текст задания вы хотите набрать, находясь в Редакторе формул, то выберите команду горизонтального меню Редактора формул [Стиль-Текст], так как стиль математический не допускает пробелов между символами.


  1. в Документ происходит щелчком мышью вне окна Microsoft Equation.

  2. Для редактирования формулы (если после вставки в документ необходимо внести изменения в набранную формулу) используется двойной щелчок мыши. В данном случае можно безбоязненно входить в режим редактирования, так как в случае увеличения размера формулы, увеличится и место, отведенное под нее.

  3. Еhello_html_7b54c3b9.jpghello_html_42b99293.jpgсли вы собираетесь часто пользоваться Редактором формул, то процедура запуска оказывается довольно длительной и неудобной. Можно запустить Редактор формул через пиктограмму. Чтобы «вытащить пиктограмму на панель инструментов нужно выполнить команду [Сервис-Настройка…], на вкладке Команды выбрать категорию Вставка. Остается поместить нужный значок на панель инструментов, взяв кнопку и переместив ее в необходимое место. Таким же образом можно вытаскивать и другие удобные кнопки.



Упражнение:


Нhello_html_370c0a4d.jpgаберите формулы сложения и вычитания аргументов. Для ввода символов и воспользуйтесь кнопкой на панели инструментов редактора формул.



Word 2007

Как выполнить подобную задачу в MS Word 2007?

  1. На вкладке Вставка в группе Символы щелкните стрелку рядом с надписью Формула
    hello_html_m228ee52a.pngи выберите нужную формулу из встроенного списка шаблонов формул.




  1. Если не найден нужный шаблон, то можно создать свою, для этого выбираем кнопку Вставить новую формулу в тексте появится поле для ввода текстаhello_html_m7234233a.png. Лента Word переключается во вкладку Конструктор.




  1. В группе, которая называется Символы, находятся кнопки добавления в формулу различных символов.

  2. Добавить один из символов в формулу в Word 2007 можно, раскрыв полный список символов и щелкнув левой кнопкой мыши по нужному элементу.

  3. В группе Структуры собраны инструменты управления структурой формулы.

  4. По умолчанию формула создается в классическом этажном виде, можно преобразовать в Линейный, нажав кнопку Параметры формулы (формула должна быть активна).


  1. Если формула будет вами использоваться часто, то можно ее добавить в шаблоны формул, выбрав в Параметрах формулы Сохранить как новую формулу…



Усольцева Э.М-А. преподаватель информатики ГОУ НПО КПУ

Лабораторно-практическая работа №18 «Microsoft Word. Редактор формул Microsoft Equation 3.0»
  • Информатика
Описание:

Выполнив данную практическую работу, вы научитесь:

  • Как создавать формулы в Word, используя встроенный редактор формул Microsoft Equation 3.0.
  • Познакомитесь с различными наборами для создания математических, химических формул.
  • Размещать на панели инструментов дополнительной кнопки.

Упражнение: Создать карточку с заданием по математике по теме: «Системы неравенств с одной переменной».

  1. Запустите Редактор формул. Для этого выполните команду главного меню: Вставка-Объект..., выберите тип объекта Microsoft Equation 3.0. Аналогично тому, как мы работали с WordArt, вы увидите новую строку меню, панель инструментов и место, зарезервированное под формулу с мигающим курсором.

  2. Просмотрите панель инструментов и создайте формулу. Главное, определить последовательность набора формулы. Панель инструментов работает таким образом, что включение одной кнопки активизирует целую группу близких по тематике кнопок. Для создания предложенной формулы, выполните следующие действия:

    • Активизируйте кнопку, отвечающую за ввод скобок 263.jpg и выберите фигурную скобку.

    • Наберите первое неравенство системы. Все числа, переменные и знаки введите с клавиатуры. Средствами Редактора формул воспользуйтесь только для набора дроби.

    • Для набора дроби активизируйте кнопку, отвечающую за ввод дроби 264.jpgи выберите соответствующий тип дроби.

    • Перемещаться между числителем и знаменателем можно при помощи клавиш управления курсором клавиатуры или щелчком мыши устанавливать текстовый курсор в нужное место.

    • Для набора знака умножения воспользуйтесь кнопкой 265.jpg

    • После того, как дробь набрана, переместите курсор вправо кнопками управления курсором или щелкните мышью правее дроби (курсор изменит свой размер) и продолжите набор неравенства.

    • Когда первое неравенство будет набрано, нажмите клавишу Enter для того, чтобы перейти ко второй строке внутри фигурных скобок.

    • Аналогично наберите второе неравенство.

    • Если и текст задания вы хотите набрать, находясь в Редакторе формул, то выберите команду горизонтального меню Редактора формул: Стиль-Текст, так как стиль математический не допускает пробелов между символами.

  3. Возврат в документ происходит щелчком мышью вне окна Microsoft Equation.

  4. Для редактирования формулы (если после вставки в документ необходимо внести изменения в набранную формулу) используется двойной щелчок мыши. В данном случае можно безбоязненно входить в режим редактирования, так как в случае увеличения размера формулы, увеличится и место, отведенное под нее.

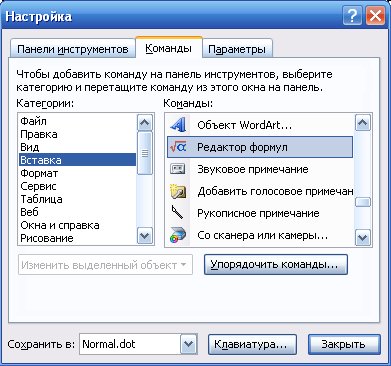

  5. Если вы собираетесь часто пользоваться Редактором формул, то процедура запуска оказывается довольно длительной и неудобной. Можно запустить Редактор формул через пиктограмму. Чтобы "вытащить" пиктограмму на панель инструментов нужно выполнить команду Сервис-Настройка…, на вкладке Команды выбрать категорию Вставка. Остается поместить нужный значок на панель инструментов, взяв кнопку 267.jpg и переместив ее в необходимое место. Таким же образом можно вытаскивать и другие удобные кнопки.

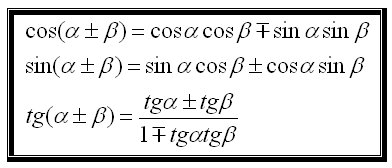

Упражнение: Наберите формулы сложения и вычитания аргументов. Для ввода символов α и β воспользуйтесь кнопкой на панели инструментов 268.jpgредактора формул.







Как выполнить подобную задачу в MS Word 2007?

  1. На вкладке Вставка в группе Символы щелкните стрелку рядом с надписью Формула 11.png
    и выберите нужную формулу из встроенного списка шаблонов формул.

Если не найден нужный шаблон, то можно создать свою,  для этого выбираем кнопку Вставить новую формулу в тексте появится поле для ввода текста44.png. Лента Word переключается во вкладку Конструктор.

В группе, которая называется Символы, находятся кнопки добавления в формулу различных символов. Добавить один из символов в формулу в Word 2007 можно, раскрыв полный список символов и щелкнув левой кнопкой мыши по нужному элементу. В группе Структуры собраны инструменты управления структурой формулы. По умолчанию формула создается в классическом этажном виде, можно преобразовать в Линейный, нажав кнопку Параметры формулы (формула должна быть активна).
Если формула будет вами использоваться часто, то можно ее добавить в шаблоны формул, выбрав в Параметрах формулы Сохранить как новую формулу…
