Лабораторно-практическая работа на тему «Построение совмещенных графиков в Microsoft Office Excel-2007» 8 класс

Название документа Построение совмещенных графиков в Microsoft Office Excel-2007.ppt

Построение совмещенных графиков в Microsoft Office Excel-2007 Житкова О.А.- у...
Для построения графиков функций Y(X) в Microsoft Office Excel используется ти...
Для этого требуется два ряда значений: Х и Y значения, которые должны быть со...
ЗАДАНИЕ Построить графики функций y1= x 2 и y2= x 3 на интервале [- 3 ; 3] с ...
Алгоритм выполнения задания: Заполнить таблицу значений:
2. Выделить таблицу и указать тип диаграммы Точечная . 3. Выбрать формат точе...
5. Должен получиться график:
Графики для самостоятельного решения
ЗАДАНИЕ 1 Построить графики функций y1= x 2 -1 y2= x 2+1 y=К·(y1/ y2) на инте...
У вас должно получиться: Проведите исследование, поменяйте значение К.
ЗАДАНИЕ 2 Построить графики функций y1= 1/2х Y2=2х на интервале [- 3 ; 3] с ш...
У вас должно получиться:
ЗАДАНИЕ 3 Построить графики функций y1= x -1/2 y2= x 1/2 на интервале [- 0,5 ...
У вас должно получиться:
ЗАДАНИЕ 4 Построить графики функций y1= x -3 y2= 3/x на интервале [- 5 ; -0,5...
У вас должно получиться:
ЗАДАНИЕ 5 Построить графики функций y1= -2/x y2= 2/x на интервале [ 0,5 ; -5]...
У вас должно получиться:
Желаем успехов!
Литература 1. Ефимова О., Шафрин Ю. «Практикум по компьютерной технологии», М...
1 из 20

Описание презентации по отдельным слайдам:

№ слайда 1 Построение совмещенных графиков в Microsoft Office Excel-2007 Житкова О.А.- учит
Описание слайда:

Построение совмещенных графиков в Microsoft Office Excel-2007 Житкова О.А.- учитель школы №169 МИОО Лебо А.И. - учитель школы №37 ЗАО

№ слайда 2 Для построения графиков функций Y(X) в Microsoft Office Excel используется тип д
Описание слайда:

Для построения графиков функций Y(X) в Microsoft Office Excel используется тип диаграммы Точечная

№ слайда 3 Для этого требуется два ряда значений: Х и Y значения, которые должны быть соотв
Описание слайда:

Для этого требуется два ряда значений: Х и Y значения, которые должны быть соответственно расположены в левом и правом столбцах. Можно совместить построение нескольких графиков. Такая возможность используется для графического решения систем уравнений с двумя переменными, при проведении сравнения анализа значений У при одних и тех же значениях Х.

№ слайда 4 ЗАДАНИЕ Построить графики функций y1= x 2 и y2= x 3 на интервале [- 3 ; 3] с шаг
Описание слайда:

ЗАДАНИЕ Построить графики функций y1= x 2 и y2= x 3 на интервале [- 3 ; 3] с шагом 0,5.

№ слайда 5 Алгоритм выполнения задания: Заполнить таблицу значений:
Описание слайда:

Алгоритм выполнения задания: Заполнить таблицу значений:

№ слайда 6 2. Выделить таблицу и указать тип диаграммы Точечная . 3. Выбрать формат точечно
Описание слайда:

2. Выделить таблицу и указать тип диаграммы Точечная . 3. Выбрать формат точечной диаграммы с гладкими кривыми. 4. В Макете указать название диаграммы «Графики», дать название осей: X и Y

№ слайда 7 5. Должен получиться график:
Описание слайда:

5. Должен получиться график:

№ слайда 8 Графики для самостоятельного решения
Описание слайда:

Графики для самостоятельного решения

№ слайда 9 ЗАДАНИЕ 1 Построить графики функций y1= x 2 -1 y2= x 2+1 y=К·(y1/ y2) на интерва
Описание слайда:

ЗАДАНИЕ 1 Построить графики функций y1= x 2 -1 y2= x 2+1 y=К·(y1/ y2) на интервале [- 3 ; 3] с шагом 0,3

№ слайда 10 У вас должно получиться: Проведите исследование, поменяйте значение К.
Описание слайда:

У вас должно получиться: Проведите исследование, поменяйте значение К.

№ слайда 11 ЗАДАНИЕ 2 Построить графики функций y1= 1/2х Y2=2х на интервале [- 3 ; 3] с шаго
Описание слайда:

ЗАДАНИЕ 2 Построить графики функций y1= 1/2х Y2=2х на интервале [- 3 ; 3] с шагом 0,5

№ слайда 12 У вас должно получиться:
Описание слайда:

У вас должно получиться:

№ слайда 13 ЗАДАНИЕ 3 Построить графики функций y1= x -1/2 y2= x 1/2 на интервале [- 0,5 ; 9
Описание слайда:

ЗАДАНИЕ 3 Построить графики функций y1= x -1/2 y2= x 1/2 на интервале [- 0,5 ; 9] с шагом 0,5

№ слайда 14 У вас должно получиться:
Описание слайда:

У вас должно получиться:

№ слайда 15 ЗАДАНИЕ 4 Построить графики функций y1= x -3 y2= 3/x на интервале [- 5 ; -0,5] с
Описание слайда:

ЗАДАНИЕ 4 Построить графики функций y1= x -3 y2= 3/x на интервале [- 5 ; -0,5] с шагом 0,5

№ слайда 16 У вас должно получиться:
Описание слайда:

У вас должно получиться:

№ слайда 17 ЗАДАНИЕ 5 Построить графики функций y1= -2/x y2= 2/x на интервале [ 0,5 ; -5] с
Описание слайда:

ЗАДАНИЕ 5 Построить графики функций y1= -2/x y2= 2/x на интервале [ 0,5 ; -5] с шагом 0,5

№ слайда 18 У вас должно получиться:
Описание слайда:

У вас должно получиться:

№ слайда 19 Желаем успехов!
Описание слайда:

Желаем успехов!

№ слайда 20 Литература 1. Ефимова О., Шафрин Ю. «Практикум по компьютерной технологии», Моск
Описание слайда:

Литература 1. Ефимова О., Шафрин Ю. «Практикум по компьютерной технологии», Москва, ABF, 1996. 2. В.Э.Фигурнов « IBM PC для пользователя», Москва, Финансы и статистика,1997. 3. О.А.Житкова, А.И.Лебо, Построение совмещенных графиков в Microsoft Office Excel, Издательский дом «Первое сентября» ИнформатикА, №9- 2008.

Название документа Совмещенные графики.doc

Житкова О.А.- учитель школы №169 МИОО

Лебо А.И. - учитель школы №37 ЗАО

(8 класс)


Построение совмещенных графиков в Microsoft Office Excel-2007



Для построения графиков функций Y(X) в Microsoft Office Excel используется тип диаграммы Точечная:


Для этого требуется два ряда значений: Х и Y значения, которые должны быть соответственно расположены в левом и правом столбцах.

Можно совместить построение нескольких графиков. Такая возможность используется для графического решения систем уравнений с двумя перемен­ными, при проведении сравнения анализа значений y при одних и тех же значениях x.

ЗАДАНИЕ 1: Построить графики функций y1= x 2 и y2= x 3 на интервале [- 3 ; 3] с шагом 0,5.

Алгоритм выполнения задания:

  1. Заполнить таблицу значений:

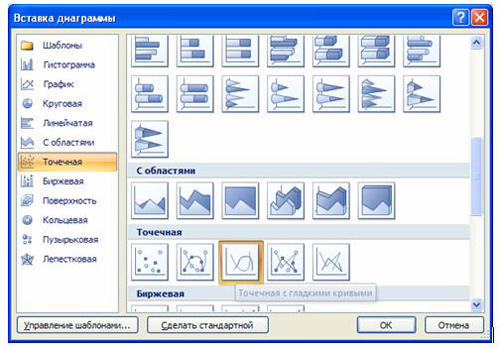

  1. Выделить таблицу и указать тип диаграммы Точечная hello_html_331d9eda.png.

  2. Выбрать формат точечной диаграммы с гладкими кривыми.

  3. В Макете указать название диаграммы «Графики», дать название осей: X и Y hello_html_m578ce328.png

  4. Должен получиться график:



P.S. В версии 97-2003 для получения графика, представленного на рисунке надо провести редактирование.


ЗАДАНИЕ 2: Построить графики функций y1= x 2 -1, y2= x 2+1 и y=К·(y1/ y2)на интервале [- 3 ; 3] с шагом 0,3.



Проведите исследование, поменяйте значение К.


ЗАДАНИЕ 3: Построить графики функций y1=hello_html_m52370a01.gif и y2= 2х на интервале [- 3 ; 3] с шагом 0,5.


ЗАДАНИЕ 4: Построить графики функций y1= hello_html_489688cb.gif, y2=hello_html_m47a7f5ed.gif на интервале [- 0,5 ; 9] с шагом 0,5.




ЗАДАНИЕ 5: Построить графики функций y1=hello_html_4c561da5.gif, y2= hello_html_m71b0be77.gifна интервале [- 5 ; -0,5] с шагом 0,5.



ЗАДАНИЕ 6: Построить графики функций y1= hello_html_4fbc2aa.gif, y2=hello_html_m3bf94547.gif на интервале [0,5 ; 5] с шагом 0,5.





Литература:

  1. Ефимова О., Шафрин Ю. «Практикум по компьютерной технологии», Москва, ABF, 1996.

  2. В.Э.Фигурнов « IBM PC для пользователя», Москва, Финансы и статистика,1997.
